Smart200和G120X的PN通讯-使用SINA_PARA_S读写G120X参数
Smart200和G120X的PN通讯-使用SINA_PARA_S读写G120X参数
10.25
/ 2019

一. 软件设置
使用Smart 200做PN通讯时,PLC和MicroWIN SMART调试软件均需升级到V2.4。
1.1 安装GSDML文件
                                                                                             <图1-1 安装G120X GSDML文件>

选择"GSDML Management",安装需要进行通讯的G120X所对应版本的GSDML文件。

1.2 PROFINET向导配置

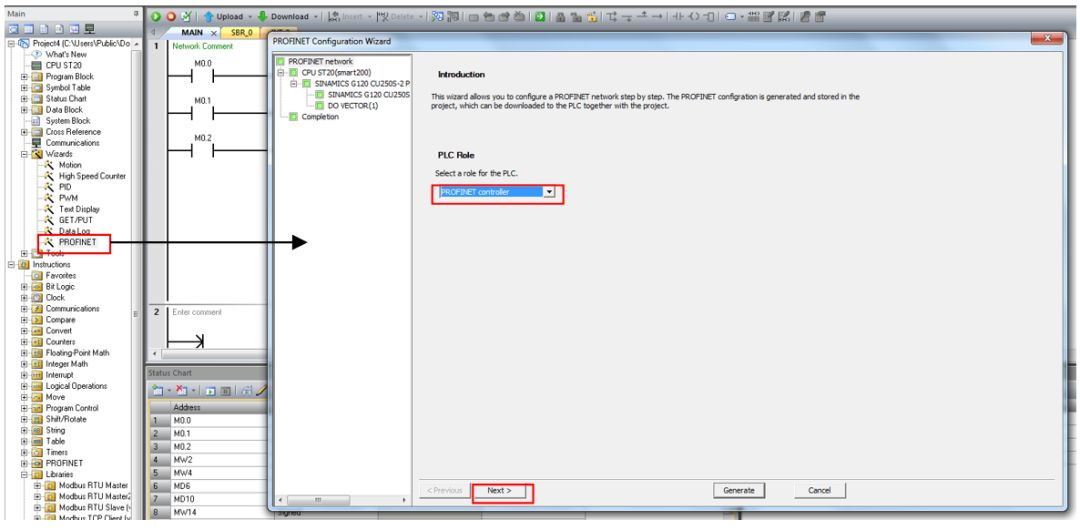

(1)激活PROFINET controller,点击next。


                                                                                                             <图1-2 激活PROFINET controller>

(2) 输入PLC的IP地址和子网掩码;添加需要控制的G120X从站的GSDML文件,注意要和实际的变频器版本一致;对新添加的G120X设备输入IP地址和设备名称,注意这里输入的地址和名称需要和实际的G120X当前的IP地址设备名称一致;最后点击"next"。

                                                                                                             <图1-3 PLC和G120X的IP地址配置>

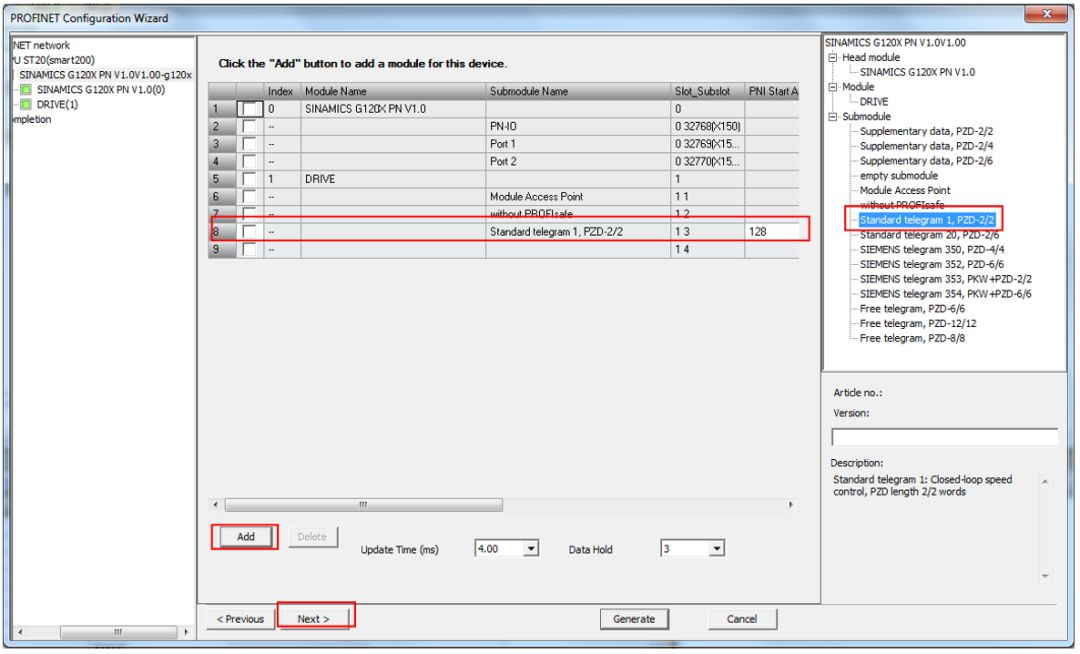

(3) 选择所需要的报文,点击"Add";设置报文发送和接收的起始地址。SINA_PARA_S块为非周期通讯,不需要特定的周期通讯报文,在这里就选择"Standard telegram 1, PZD-2/2"。


                                                                                                                <图1-4 G120X报文配置>

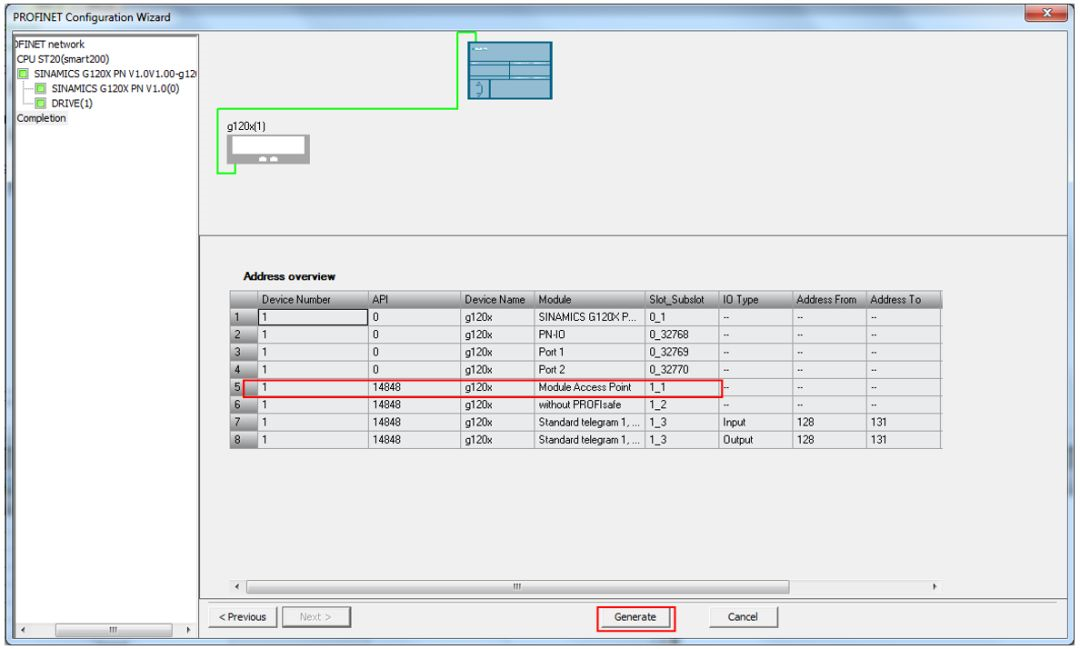

(4) 向导的最后一步会总结当前从站的一些通讯参数,注意记录Device Number、API、Slot number和 Subslot number,这些数据在使用SINA_PARA_S时需要填写。最后点击"Generate"。


                                                                                                                   <图1-5 G120X通讯参数>

(5)关于G120X的调试,需要注意P15 = 57,“PROFINET控制”。


2使用SINA_PARA_S读写G120X参数
2.1  SINA_PARA_S管脚定义

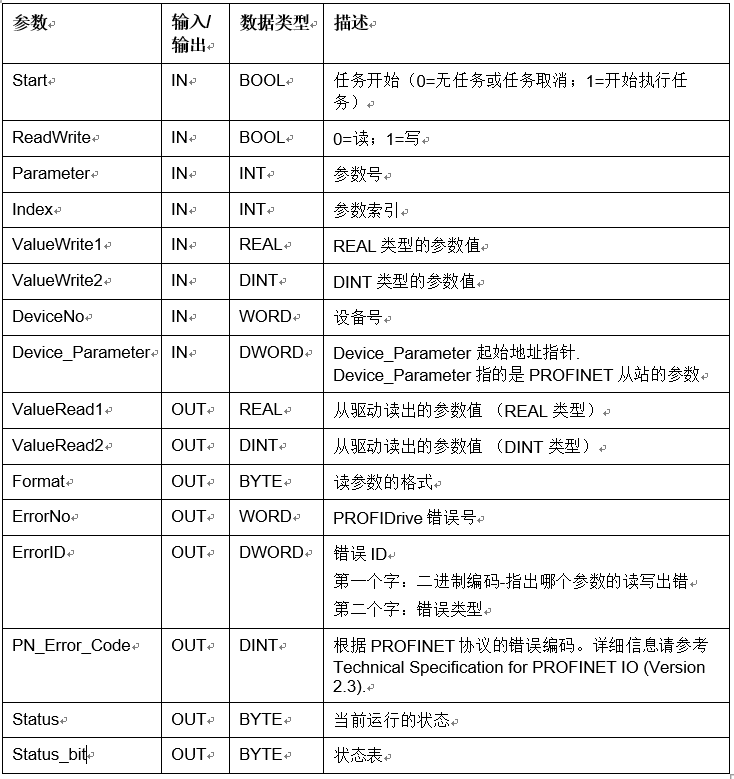

                                                       <表2-1 SINA_PARA_S管脚定义>

 Device_Parameter字节定义


                                                            <表2-2 Device_Parameter字节定义>

2.2 SINA_PARA_S应用实例-读写p1120参数

 程序块管脚地址连接

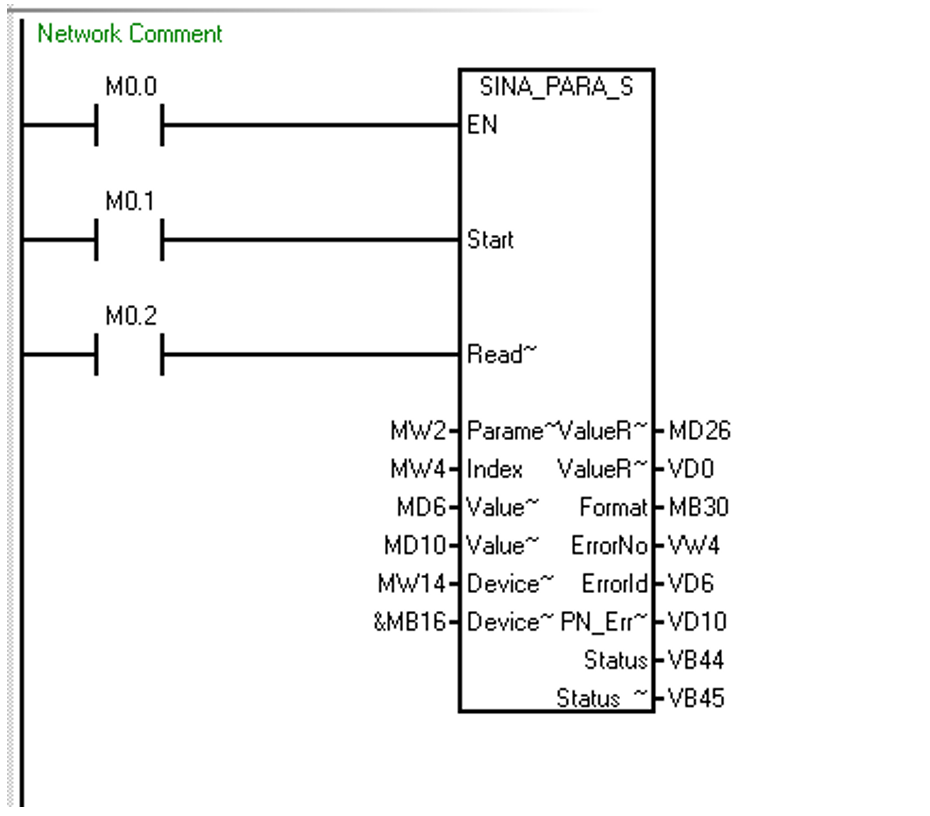

                                                                       <图2-1 SINA_PARA_S输入输出管脚互联>

 读取P1120

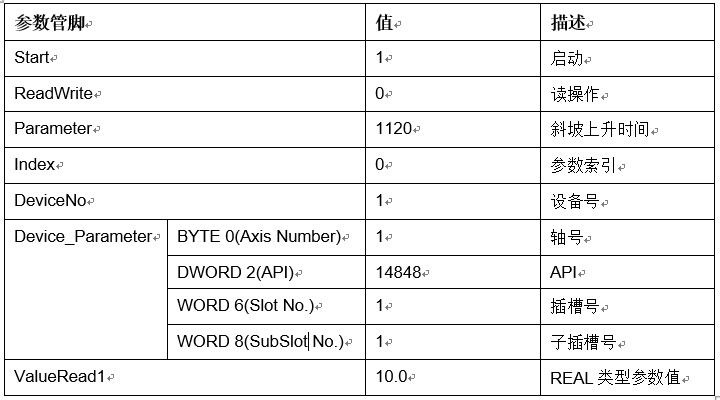

                                                                           <表2-3 读取P1120各管脚参数值>

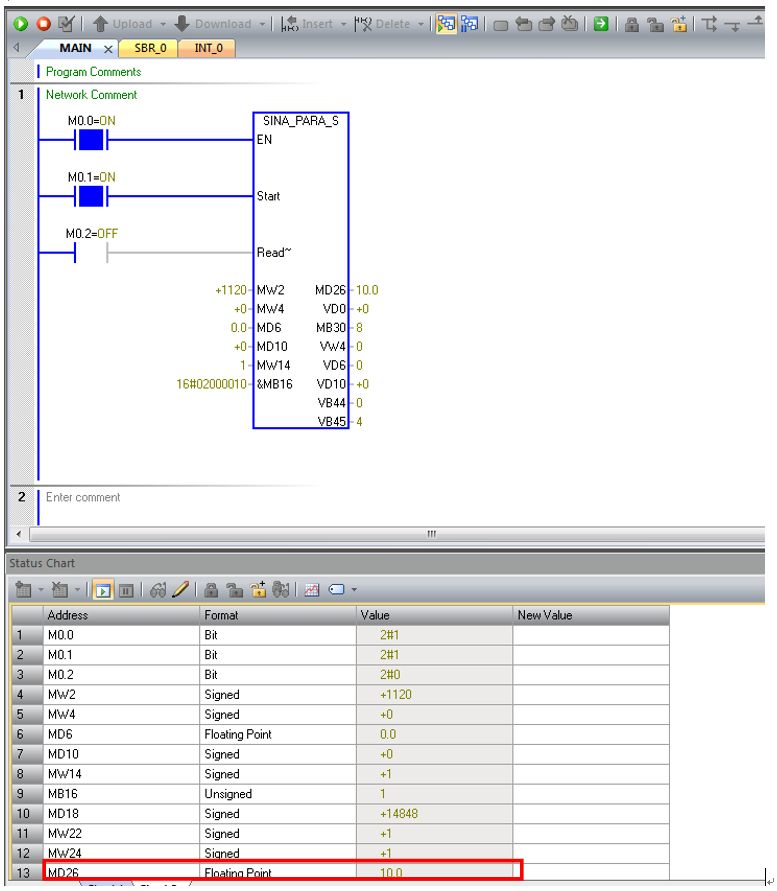

                                                                        <图2-2 SINA_PARA_S读操作在线监控>

修改P1120

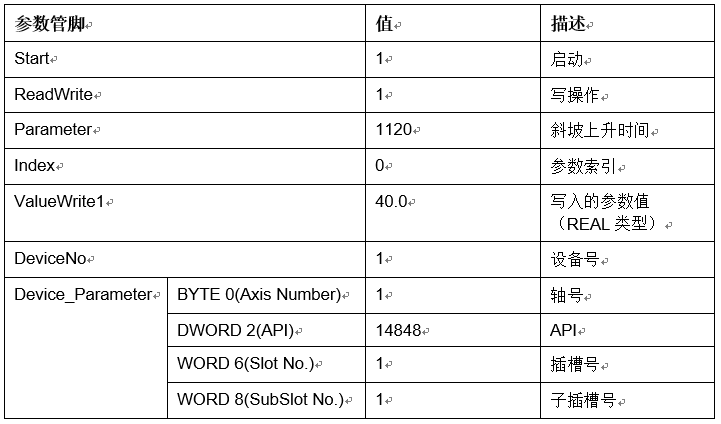

                                                                        <表2-4 修改P1120各管脚参数值>

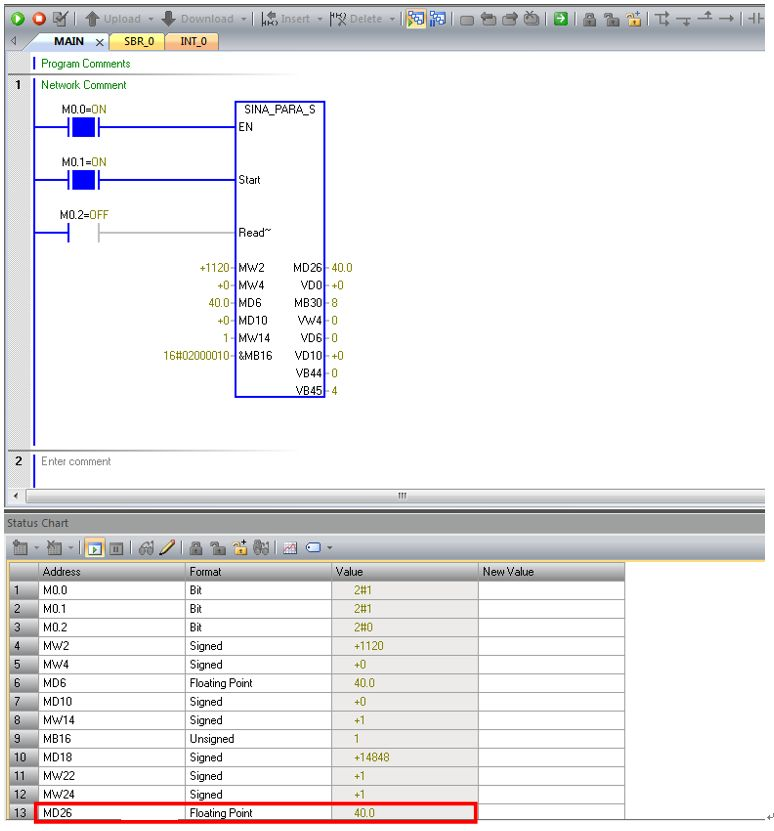

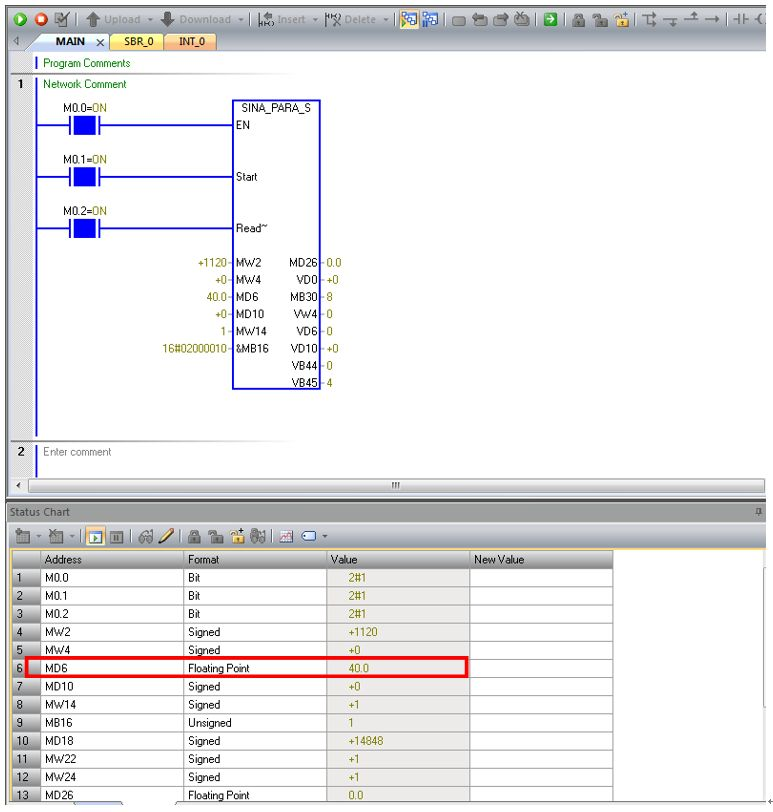

                                                                             <图2-3 SINA_PARA_S写操作在线监控>

写操作之后,重新读取P1120的数值,此时P1120=40s

                                                                             <图2-4 写操作之后读取P1120>
