01
SINAMICS S200伺服驱动系统与SIMOTICS S-1FLx伺服电机组成了性能优化、易于使用的伺服驱动系统。该系列电机采用永磁同步技术,具有体积小、响应快、等特点。1FLx电机为自冷却设计,通过电机外壳的自然散热进行冷却,无需额外风扇,结构紧凑可靠。

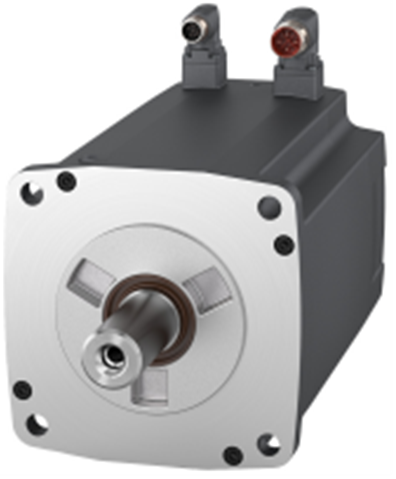

图1.1 1FL2伺服电机结构示意图
然而,近来由于电机安装问题导致的编码器故障、轴承损坏、轴变形等现象越来越多,必须引起大家的高度重视。大部分电机故障与安装不当直接或间接相关,这些故障不仅增加了维护成本,还造成了严重的停机损失。作为永磁同步电机,1FL2系列采用封闭式结构,编码器和轴承均免维护设计,无需日常保养,这使得正确安装成为确保电机长期稳定运行的关键因素。
正确的安装可以显著延长电机使用寿命、减少故障率、确保设备性能稳定、避免意外停机损失。本文将详细介绍S200 1FLx伺服电机的安装规范和注意事项,帮助用户正确安装和使用电机。
02
2.1 严禁敲击电机轴:
安装过程中,绝对禁止用锤子或其他工具敲击电机轴!这是现场最常见也是最严重的错误安装方式。

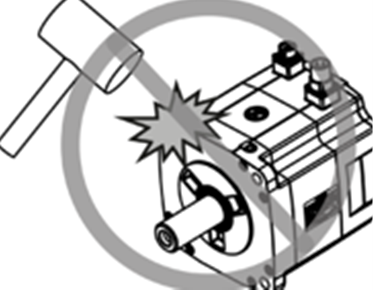

图2.1 禁止敲击电机轴
敲击电机轴会带来以下严重危害:
首先是编码器损坏的风险。编码器是精密的光电设备,任何敲击产生的冲击力都可能传递到编码器内部,导致码盘与受光镜面接触磨损甚至破碎。编码器一旦损坏,将导致电机无法正常运行。
其次是轴承损伤。电机轴承是精密机械部件,敲击产生的冲击力会损坏轴承滚道和滚珠,导致轴承过早磨损或损坏。轴承损伤后会发出异响,产生振动,严重影响电机性能。
最后是轴变形风险。严重敲击可能导致电机轴弯曲变形,影响电机运转精度。轴弯曲后会产生不平衡振动,加速部件磨损,甚至导致电机卡死。
正确的安装方法是:
使用液压压机:对于大型联轴器或皮带轮,应使用液压压机进行压装,压装速度要慢,避免冲击。
采用热装工艺:对于过盈配合的部件,可以将工件加热到适当温度后安装,热装温度一般不超过120°C,加热均匀,避免局部过热。
采用定位工装:设计专门的定位工装,避免敲击安装。
2.2 电机轴的径向力和轴向力限制:
电机轴所能承受的径向力和轴向力是有限度的,必须在操作说明中规定的最大值范围内。径向力是指垂直于电机轴方向的力,通常由皮带传动、齿轮传动等产生;轴向力是指沿着电机轴方向的力,通常由蜗轮蜗杆传动、斜齿轮传动等产生。

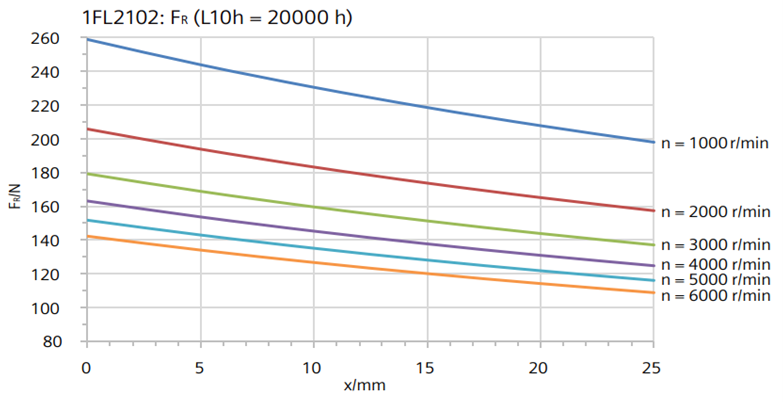

图2.2 电机径向力(S200参考手册中的技术数据节选)

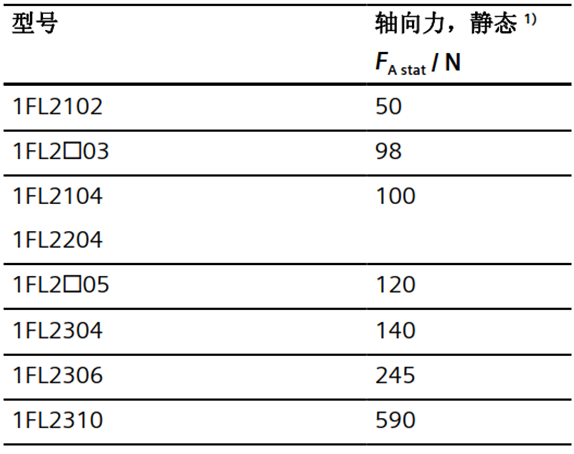

图2.3 电机轴向力(S200参考手册中的技术数据节选)
超出限制的力会导致以下问题:
轴承过早磨损:径向力过大会导致轴承滚道不均匀磨损,产生异响和振动,缩短轴承寿命。
轴弯曲变形:径向力过大可能导致电机轴弯曲,影响定位精度和运行平稳性。
电机性能下降:过大的轴向力会影响电机的轴向间隙,影响电机性能。
根据S200操作手册("轴向力和径向力"章节),安装联轴器时必须确保轴向力和径向力小于手册中规定的最大值。
在实际应用中,应留有1.5-2倍的安全余量,确保电机长期稳定运行。
2.3 同轴度要求:
电机轴与负载机械的轴心必须保持在一条直线上,这是保证设备平稳运行的基本要求。如果同轴度不够,会产生交变应力,导致振动和部件损坏。
同轴度不良会带来多方面的危害:
产生振动:同轴度偏差会导致电机和负载之间产生交变应力,产生周期性振动,不仅影响设备精度,还会加速部件磨损。
轴承损坏:振动会加速轴承磨损,产生异响,严重时导致轴承损坏。
电机性能下降:振动会影响电机运行平稳性,降低定位精度。
联轴器损坏:不同轴会产生额外的应力,损坏联轴器,特别是刚性联轴器。

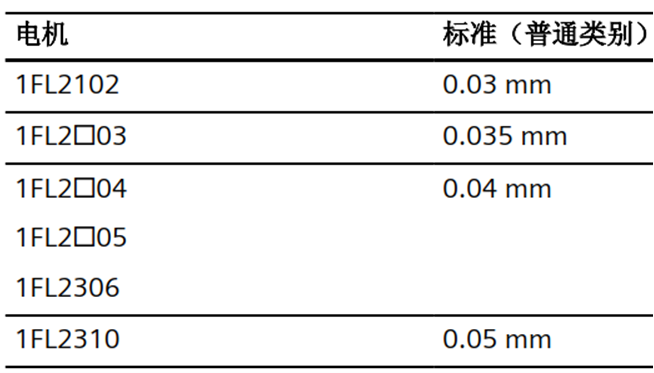

图2.4 同轴度要求(S200参考手册中的技术数据节选)
当电机使用凸缘联轴器时,请确保径向偏差小于0.03mm,否则会损坏轴承。对中精度要求因电机转速和联轴器类型而异,根据实际应用来确定对中精度要求。

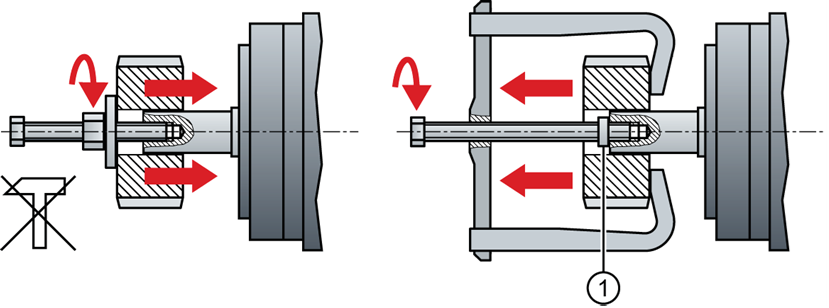

图2.5联轴器安装与对中调整示意图(左:错误方式;右:正确方式)
同轴度调整方法:
首先,使用百分表或千分表测量电机轴和负载轴的径向跳动量,记录偏差方向和大小。然后,调整电机或负载的位置,使两者同心。推荐使用激光对中仪等专业设备进行精确对中,激光对中仪可以快速准确地测量和调整同轴度,大大提高安装效率。调整完成后,紧固所有固定螺栓,再次测量,确认同轴度符合要求。
2.4 皮带轮安装注意事项:
皮带传动是常见的传动方式,但如果安装不当,会产生过大的径向力,导致电机轴承损坏。正确安装皮带轮需要注意以下几点。

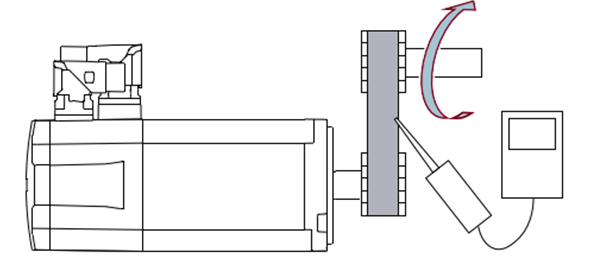

图2.6 皮带轮张力测试
首先,传动带的张紧力必须小于电机允许的最大径向力。
过大的张紧力会产生过大的径向力,导致轴承过早损坏。许多现场人员为了防止皮带打滑,将张紧力调得很大,这是错误的做法。正确的张紧力测量方法是:以45°角旋转电机轴,用拉力计测量传动带各点的张紧力,确保张紧力符合皮带厂家推荐值,且小于电机允许的最大径向力。一般来说,三角带的张紧力约为每英寸带宽10-15N,平带约为每英寸带宽5-10N。
其次,尽量降低皮带轮的轴向偏差。
轴向偏差会使电机轴承受不必要的轴向力,加速轴承磨损。安装时应确保皮带轮端面与电机轴垂直,使用定位工装或百分表检查端面跳动。如果发现偏差,可以使用调整垫片校正。轴向偏差一般不应超过0.05mm/m。
最后,皮带轮安装位置应合理。
皮带轮应尽量靠近电机轴承,这样可以减少悬臂力,降低轴承承受的弯矩。建议皮带轮中心到电机前端面的距离尽量小,如果距离较大,应考虑使用支撑轴承。一般来说,皮带轮悬伸长度不应超过轴径的2-3倍。
2.5 光轴电动机严禁铣键槽:
对于光轴电动机,严禁自行铣键槽。对于带键电动机,避免不带键使用或者修改电动机轴伸,拆装键时也应严格按照要求操作。
自行铣键槽的危害主要体现在几个方面:
破坏轴的表面完整性,降低轴的强度,容易产生应力集中,导致轴断裂。
铣削过程产生的热量会改变轴的热处理状态,降低轴的硬度和耐磨性。
铣削产生的振动可能损坏轴承和编码器,造成严重故障。
破坏电机的动平衡,产生振动,影响电机性能。
正确做法是:
选用带键槽的标准电机,不要自行修改。
如需特殊轴伸,应向厂家定制,不要自行加工。
带键电机一定要使用键连接,避免无键直接连接。
2.6 拆装平键:

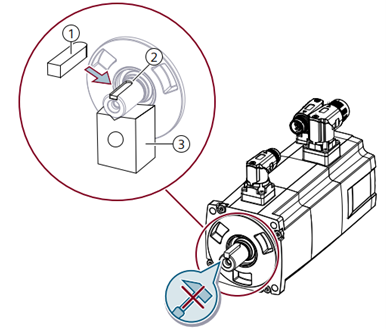

1. 将平键(①)安装在键槽(②)中,使平键与键槽紧贴。西门子建议在轴伸下放置一个 V 形垫块(③)作为支撑物。
2. 使用一根铜条将平键敲入键槽内。
3.拆除平键时应使用专业扁铲或其他专业工具进行拆除,严谨敲击或蛮力撬取。

① 充分润滑的平键
② 键槽
③ V 形垫块
图2.7 安装平键
03

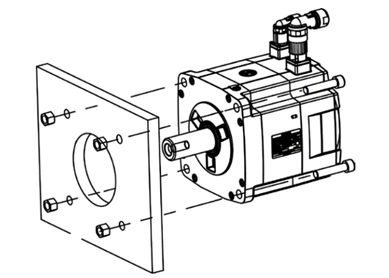

图3.1 S200 1FL2伺服电机法兰安装示意图
3.1 安装尺寸:
安装电机的法兰座必须符合电机的安装尺寸要求。1FLx系列电机的安装尺寸符合IEC标准,主要包括法兰外径、安装孔位置和孔径、轴高、止口尺寸等参数。

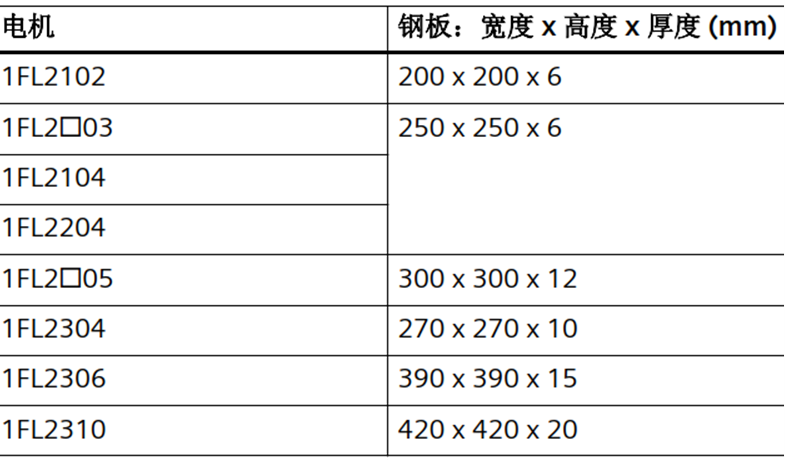

图3.2 法兰推荐尺寸
3.2 法兰材料:
应将电动机安装到钢制安装法兰上,使用无漆镀锌钢板作为安装板。
使用钢制安装法兰的好处是多方面的:
良好的电气连接:金属法兰可以实现电机外壳的良好接地,确保安全。
散热效果:钢的导热性好,有利于电机散热,避免电机过热。
足够的机械强度:钢制法兰能承受电机运行产生的振动和冲击,确保安装稳固。
加工精度高:钢制材料容易保证加工精度,满足安装要求。
不要在电动机法兰和安装法兰之间插入任何绝热体,如橡胶垫、塑料垫等:
绝热体会严重影响电机的散热性能,导致电机温度升高,可能造成绝缘老化加速、磁钢退磁、性能下降等问题。同时,绝热体还会降低接地效果,增加电磁干扰风险,降低安装刚度,增加振动。
3.3 安装方法:
安装电机时应按照正确的步骤进行,确保安装质量,尽可能保证电机无悬臂安装现象。
第一步,清洁安装面。
确保安装面清洁、平整、无油污和毛刺。油污会影响法兰与电机的接触,导致散热不良;毛刺会影响安装精度,导致电机定位不准。可以使用丙酮或酒精清洁安装面,然后用干布擦干。
第二步,安装电机。
将电机放置在安装位置,对准定位销或定位孔。轻轻放下电机,避免冲击。如果电机较重,应使用起重设备,确保安全。
第三步,紧固螺栓。
按照规定的力矩对角均匀拧紧。紧固时应按照对角线顺序,逐步增加力矩,避免法兰变形。
第四步,检查。
安装完成后,应检查电机轴是否能够灵活转动,无卡滞现象。可以用手轻轻转动电机轴,感受转动是否顺畅,有无异常阻力。如果发现卡滞,应检查安装是否正确,法兰是否变形。
04
4.1 自冷却设计
1FLx电机采用自冷却设计,通过电机外壳的自然散热进行冷却。为确保充分散热,在装入状态下,电机的三个侧面需要与相邻部件保持100mm的最小间距。
这是保证电机能够正常散热的最基本要求。如果间距过小,会影响空气流通,导致散热不良。特别是在多电机安装时,更要注意保持足够的间距,避免电机之间相互影响散热。
4.2 环境温度
注意电机的环境温度限制。1FLx电机的标准环境温度范围为:
运行环境温度:-15°C 至 +40°C
存储环境温度:-20°C 至 +65°C
运输环境温度:-15°C 至 +70°C
当环境温度较高时,应考虑额外的散热措施:
增加通风设施:安装风扇或通风管道,增加空气流通,带走电机热量。
安装散热风扇:在电机端部安装外部散热风扇,强制散热,提高散热效果。
降低使用功率:在高温环境下,适当降低电机使用功率,减少发热。
4.3 安装位置
选择合适的安装位置对电机散热非常重要。应将电机安装在通风条件较好的地方:
避免安装在密闭空间内,确保空气流通。
避免被其他热源包围,如加热器、大功率设备等。
确保有足够的进风和出风通道,避免散热受阻。
避免在电机上方堆放杂物,影响散热。
