西门子 ET200BL 远程io

05.11

/ 2026

SIMATIC ET 200SP和 SIMATIC ET 200BL 的功能比较

	ET 200SP	ET 200BL
最大，支持的扩展模块数量	up to 64	16*
支持的总线协	PN, EtherNet/IP, M/TCP	PN
IRT	Yes	Yes (no isochronous mode)
热插拔	Yes	No
PROFIsafe支持	Yes	No
共享设备	Yes	No
系统冗余	Yes	No
可拆卸端子	Yes	Yes
编程	TIA, GSDML	GSDML
认证	comprehensive	CE, UL, UKCA
环境条件	-30~60°C; 5000m	-30~60°C; 5000m

系统的选择取决于客户的要求

•对价格敏感、功能要求不高的客户（M3 市场）更有可能购买 ET 200BL，因为其价格比 ET 200SP 低 •
•价格不太敏感、要求较高的客户选择 ET 200SP

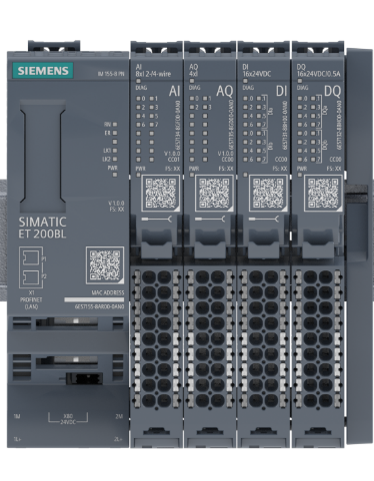

SIMATIC ET 200BL 系统的主要特点
•IP20卡片式 I/O
•高通道密度，15 毫米宽
•专为简单应用和低投资成本而设计
•可拆卸接线端子 : 更换模块，无需拆线

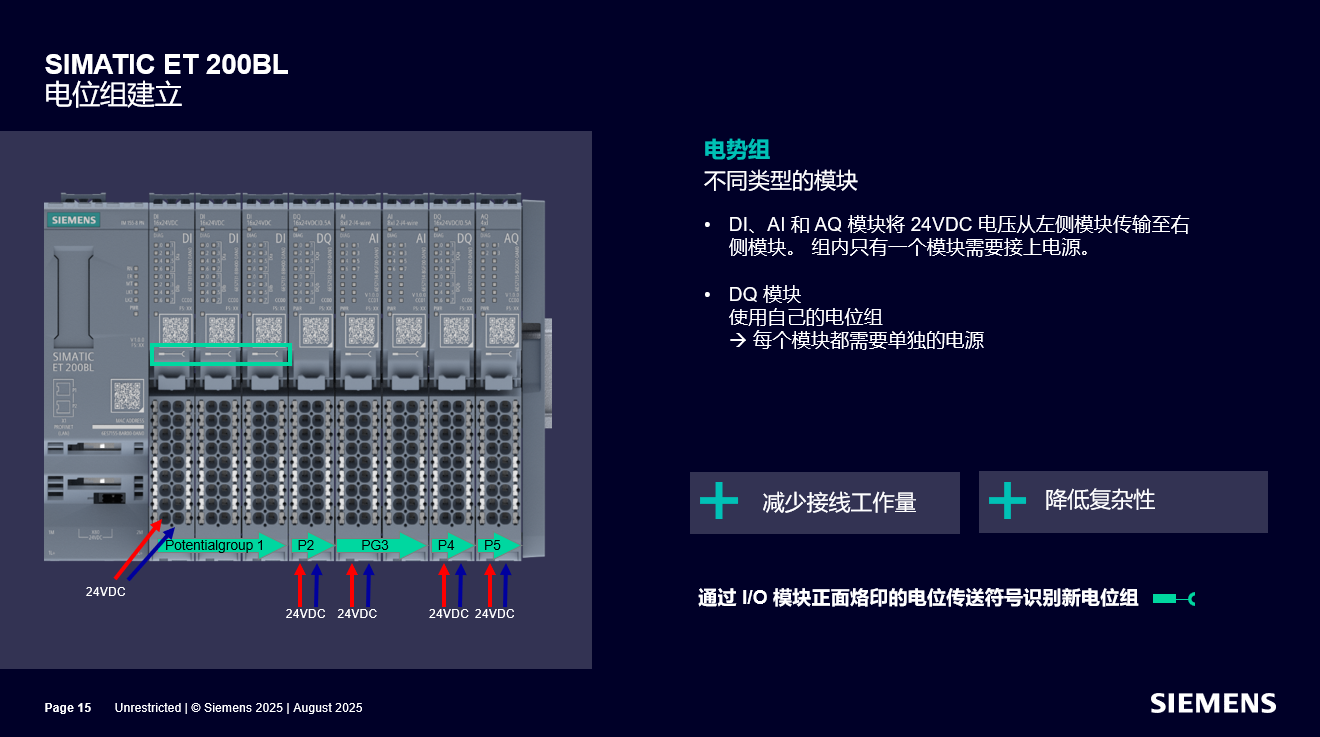

•面向未来的系统 : 背板总线和集成 24V 电源总线
•最大支持16个 I/O模块 •ROFINET 接口集成2xRJ45 连接器，周期为 1 毫秒，支持 IRT
•采用 GSDML V2.45，通过TIA Portal进行编程
•环境条件：-30˚C 至 60˚C，海拔 5000 米
•全球销售，满足所有国家特定认证：
已具备CE, UKCA, UL, RCM, 稍后增加 EAC, KCC

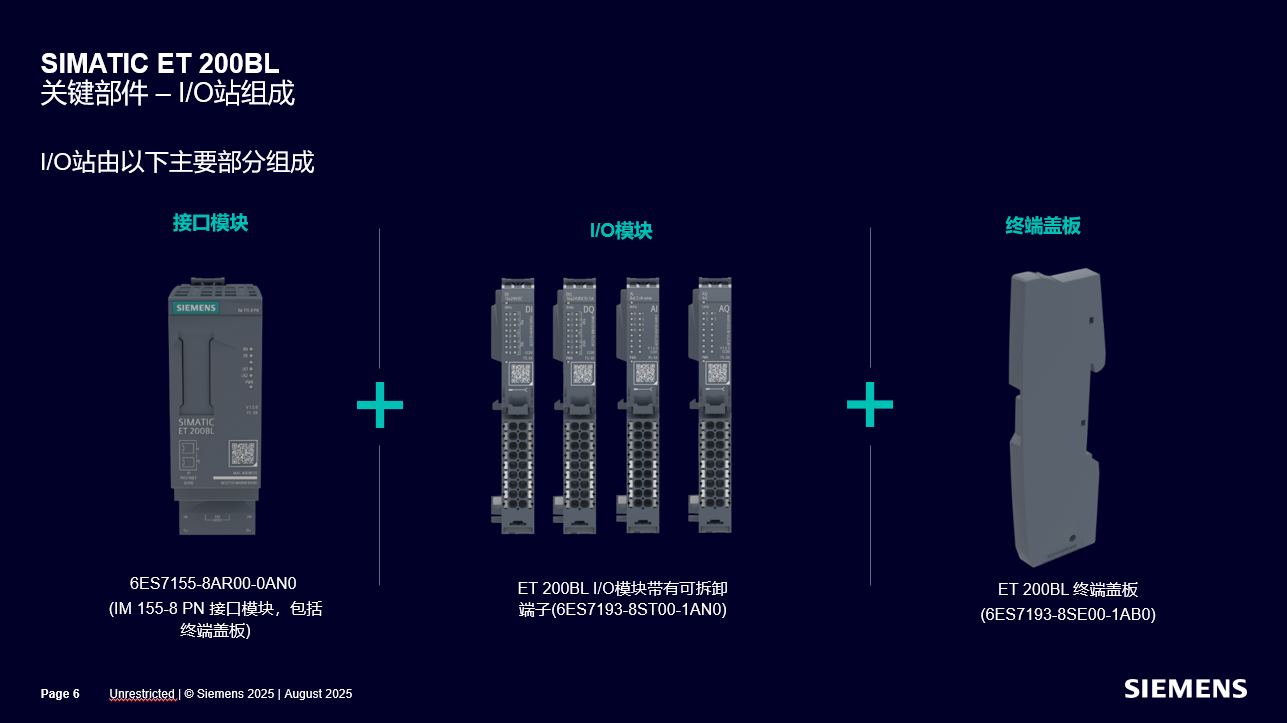

SIMATIC ET 200BL
产品规划

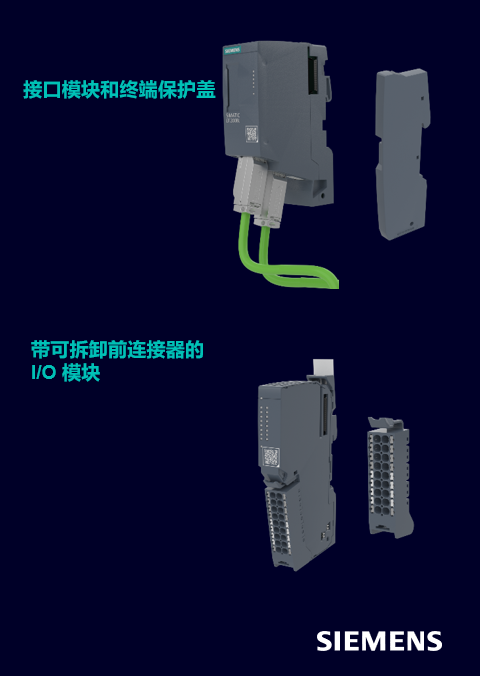

接口模块

•PROFINET 接口模块集成2* RJ45接口
•可插拔的 24VDC连接器 •终端保护盖

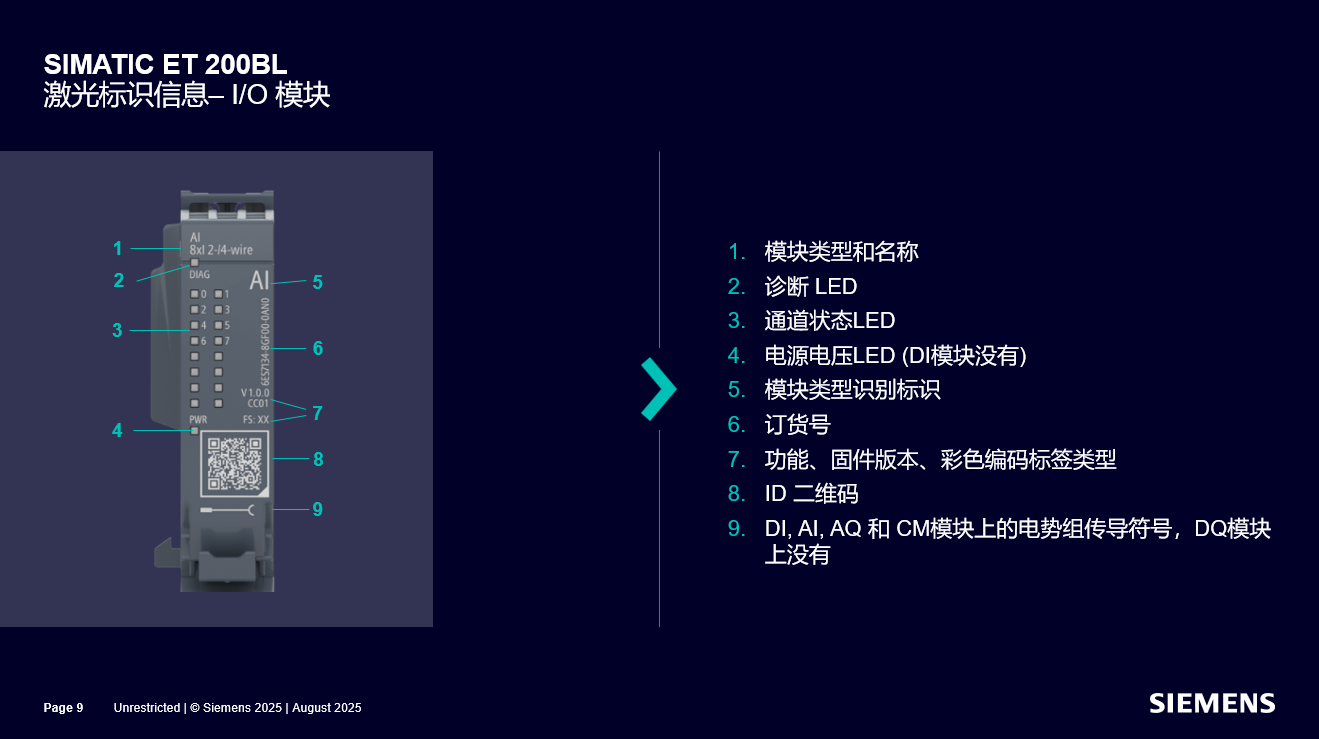

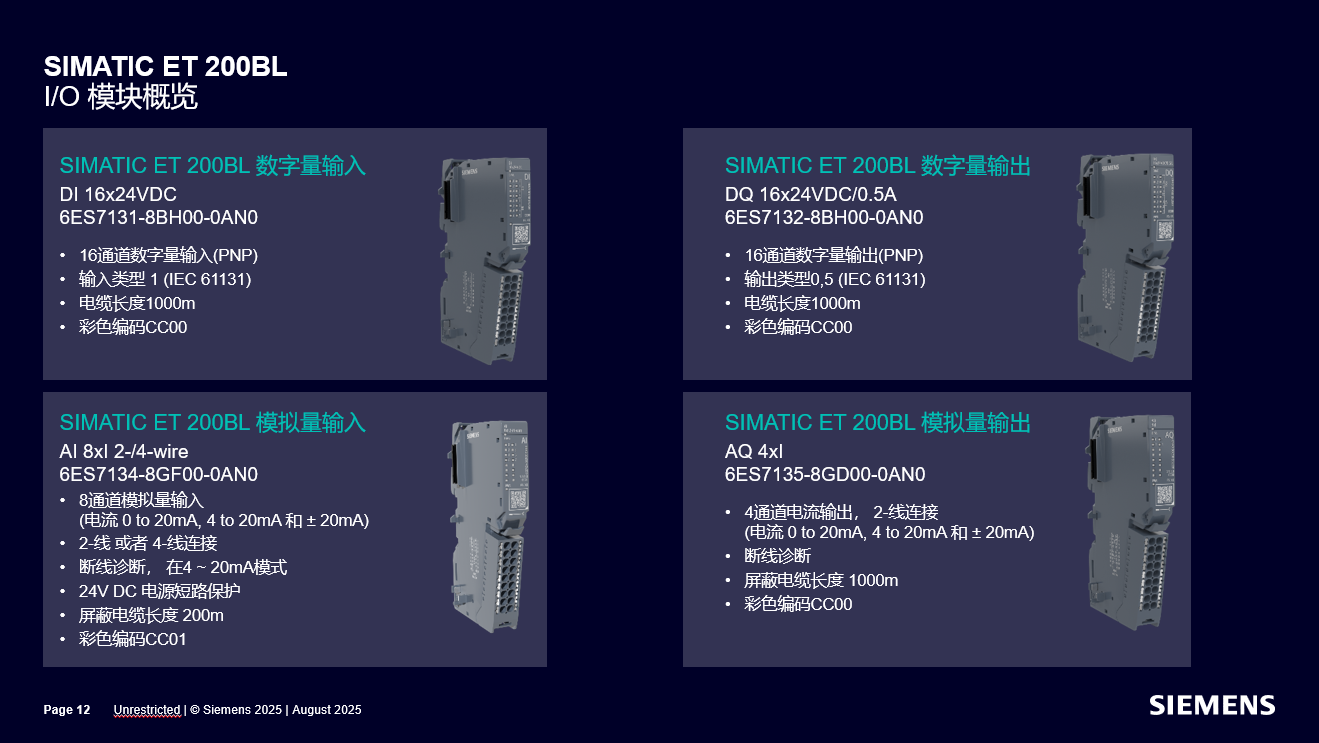

IO模块

•I/O 模块集成背板总线和可拆卸端子
•2025年10月第一步计划发布的模块
-DI 16x 24VDC
-DQ 16x24VDC/0,5A
-AI 8xI 2/4-wire -AQ 4xI
•2026年3月第二步计划发布的模块
-AI 8xU -AQ 4xU
-AI 4xRTD -AI 8xTC
-DQ 8x24VDC/2A
-DQ 4x24VDC/2A CM PTP
屏幕截图 2026-05-11 135401.png

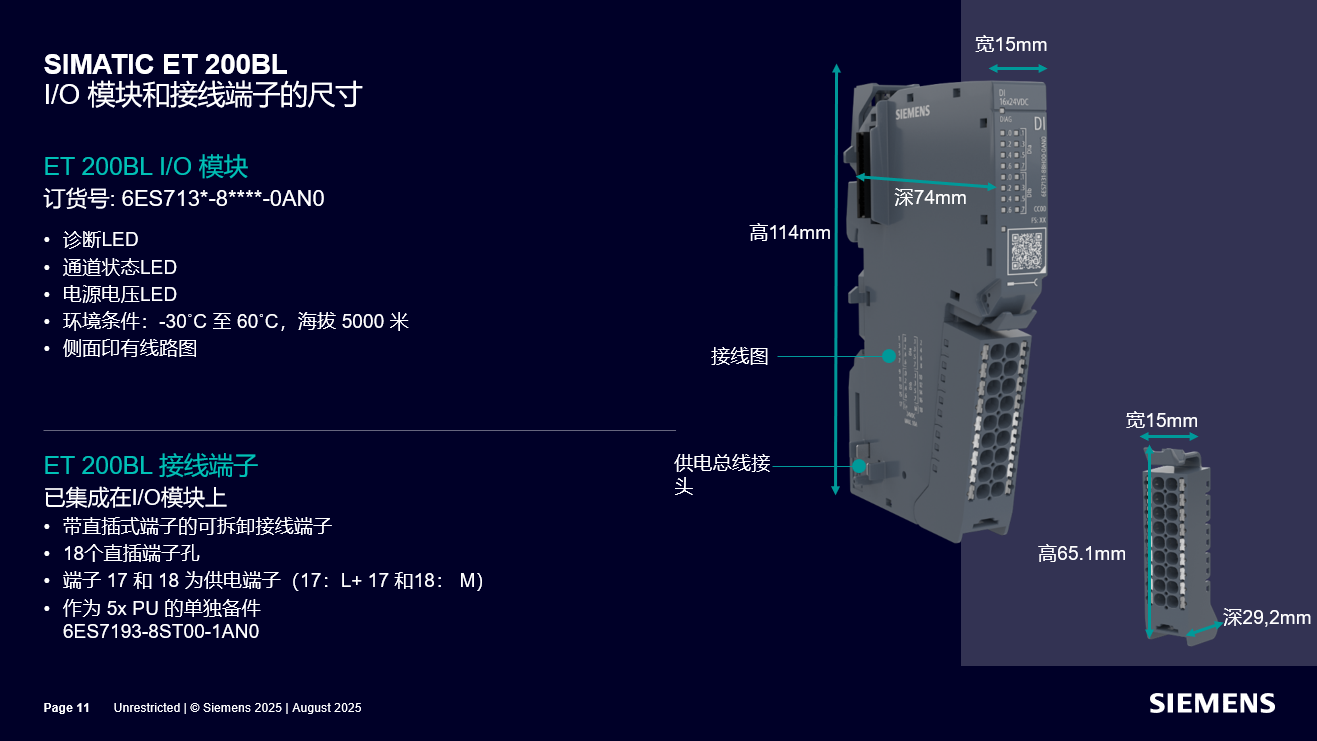

SIMATIC ET 200BL

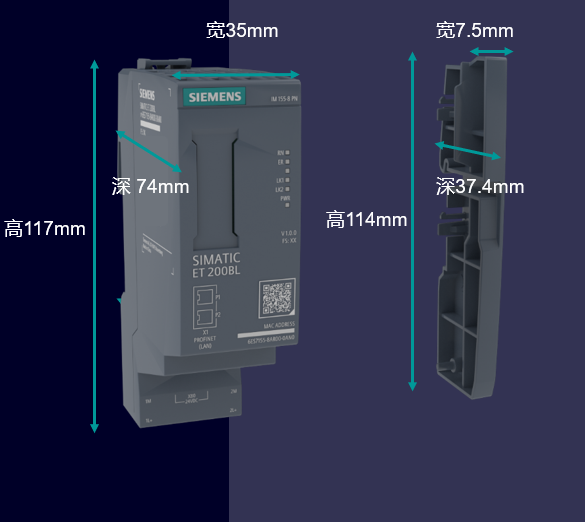

接口模块和端盖的尺寸

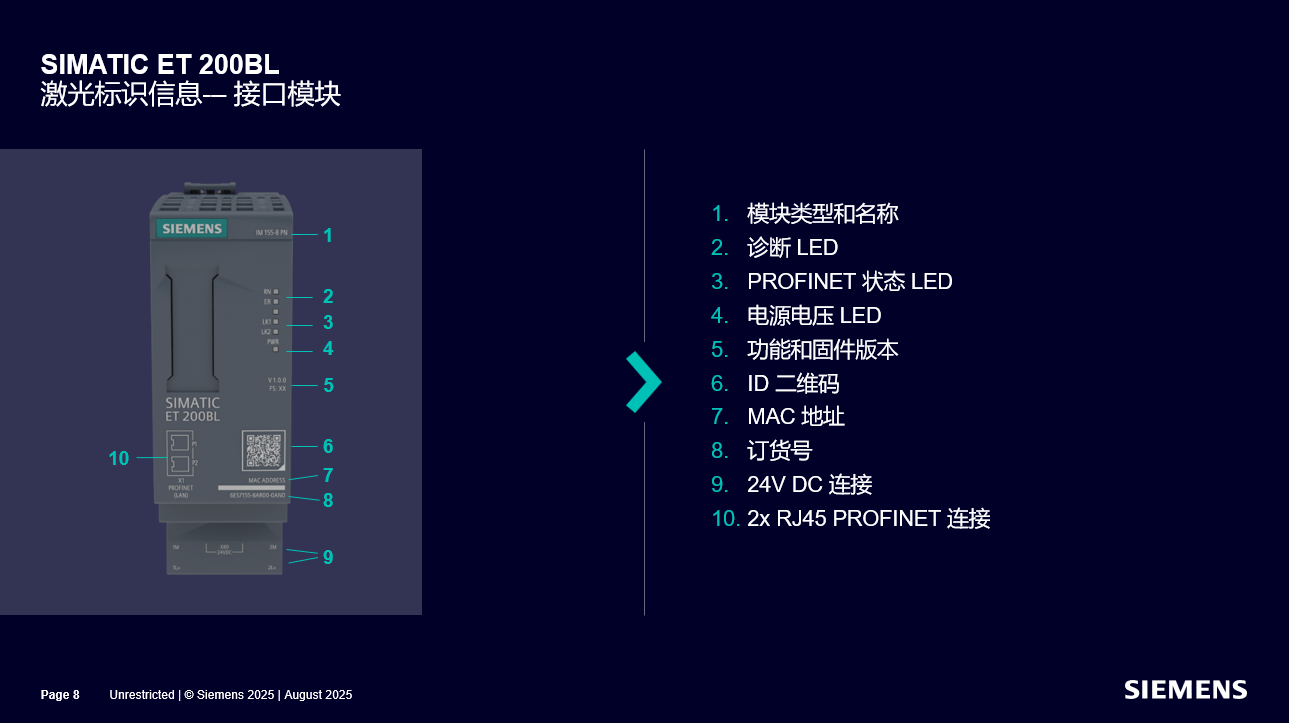

ET 200BL 接口模块

6ES7155-8AR00-0AN0 (包含端盖)

•PROFINET 通讯集成 2xRJ45
•循环周期 1ms •
支持最多 16个 I/O 模块
•支持IRT
•采用 GSDML V2.45，通过TIA Portal进行编程
•环境条件：-30˚C 至 60˚C，海拔 5000 米

ET 200BL 端盖

与接口模块打包在一起

•完成 ET 200BL 工作站
•塑料盖用于保护最后一个模块的开放式连接器
•作为备件，每套 5x 个 6ES7193-8SE00-1AB0
屏幕截图 2026-05-11 135913.png

订货信息

	设备名称	订货号	上市日期
第一阶段上市
接口模块	IM 155-8 PN	6ES7155-8AR00-0AN0	2025年9月
数字量输入模块	DI 16x24VDC	6ES7131-8BH00-0AN0	2025年9月
数字量输出模块	DQ 16x24VDC/0.5A	6ES7132-8BH00-0AN0	2025年9月
模拟量输入模块	AI 8xI 2-/4-wire	6ES7134-8GF00-0AN0	2025年9月
模拟量输出模块	AQ 4xl	6ES7135-8GD00-0AN0	2025年9月

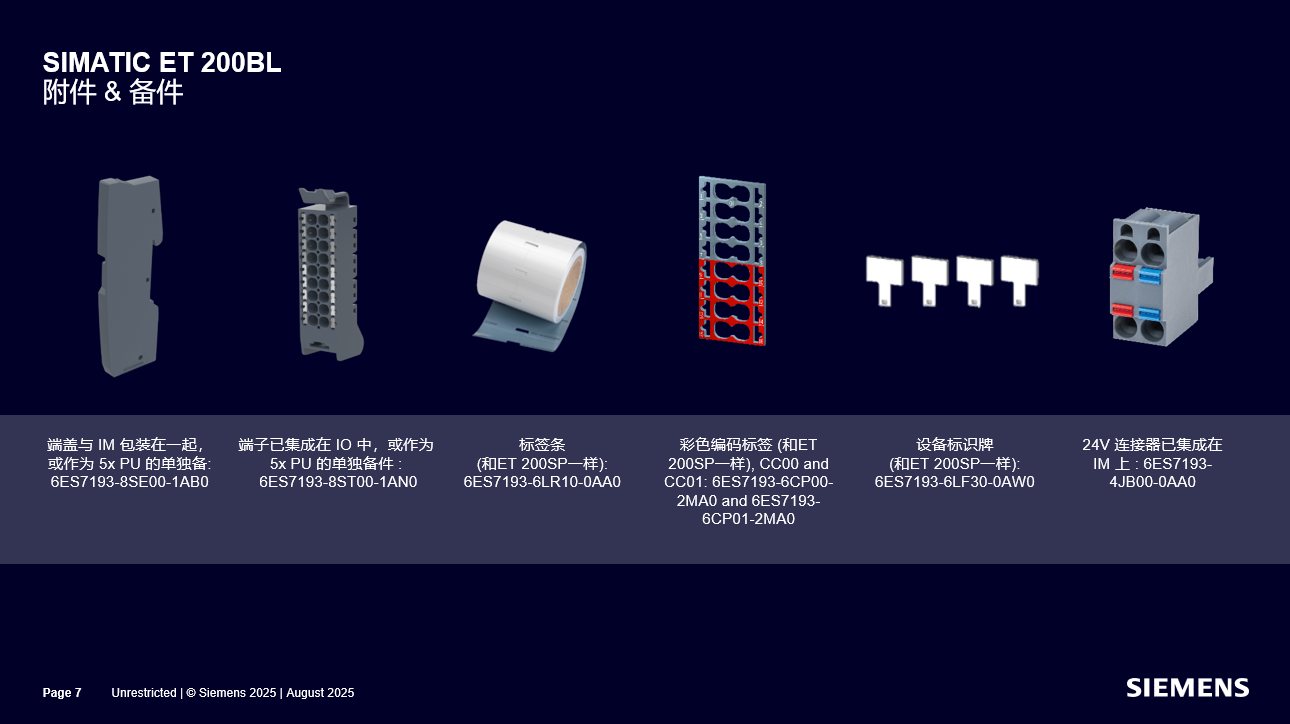

附件	端子	6ES7193-8ST00-1AN0	2025年9月
附件	终端盖板	6ES7193-8SE00-1AB0	2025年9月

•
