3RT7 接触器常见问题集锦
3RT7系列接触器有几个规格，电流范围是多少？
3RT7系列接触器有四个规格，分别是S00，S0，S2，和S3。额定电压400V，AC-3 负载类型时，电流范围如下
• S00：6A~12A
• S0：18A~32A
• S2：40A~65A
• S3：80A~95A

3RT7系列接触器用于AC-1负载类型的参数？
当额定电压Un≤ 690V时，3RT7系列接触器用于AC-1负载类型的电流范围如下
• S00：20A
• S0：25A~40A
• S2：60A~70A
• S3：100A~120A

3RT7系列接触器浪涌抑制器如何选型？

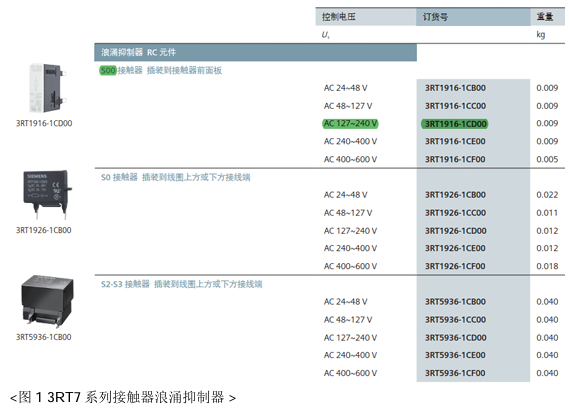

3RT7系列接触器浪涌抑制器的选型主要根据线圈的额定电压，和接触器的尺码规格。 举个例子，3RT7016-1AN21，尺码规格S00，线圈的额定电压是220V AC，适用的浪涌抑 制器就是3RT1916-1CD00，如下图1所示。

3RT7系列接触器机械互锁如何选型？
3RT7系列接触器机械互锁装置的选型主要根据接触器的尺码规格。
1）接触器规格是S00时，机械互锁装置的订货号是3RA7912-2H。 每个订货号3RA7912-2H含10套互锁装置套件，里面包括了20个连接夹和10个机械互锁 装置。2 个接触器需要用 2 个连接夹和1个机械互锁装置。
2）接触器规格是S0时，机械互锁装置的订货号是3RT7922-2D 和 3RA1924-2B。 订货号3RT7922-2D是连接夹，每个订货号3RT7922-2D含20个连接夹。订货号 3RA1924-2B 是机械互锁装置，每个订货号3RA1924-2B含1个机械互锁装置。2 个接触器 需要用 2 个连接夹和1个机械互锁装置。
3）接触器规格是S2-S3时，机械互锁装置的订货号是3RA7932-2D和3RA1924-2B。 订货号3RA7932-2D是连接夹，每个订货号3RA7932-2D含10个连接夹。订货号 3RA1924-2B 是机械互锁装置，每个订货号3RA1924-2B含1个机械互锁装置。2 个接触器 需要用 2 个连接夹和1个机械互锁装置。

3RT7系列接触器各规格最多可以加装多少辅助触点—本体有几 个，可扩展几个？

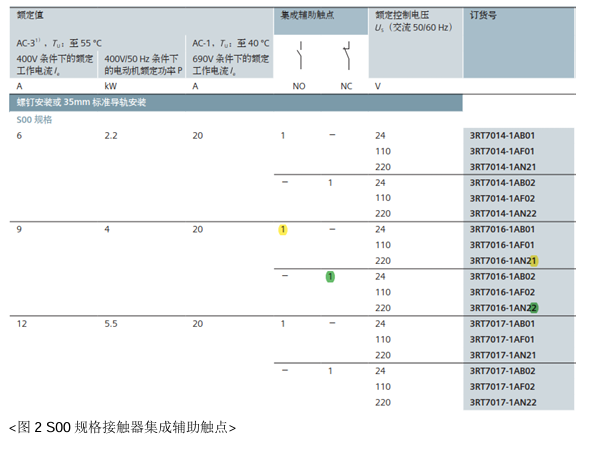

3RT7系列接触器，S00规格接触器本体集成1个辅助触点（1NO 或 1NC），订货号 的第12位是1，代表本体集成 1 个常开触点（1NO），例如3RT7016-1AN21。订货号的第 12位是2，代表本体集成 1 个常闭触点（1NC），例如3RT7016-1AN22，如下图2所示。

S00规格接触器只能加装一个前装辅助触头座，前装辅助触头座最多有4个辅助触点，加上 接触器自身集成的一个辅助触点，所以S00规格接触器最多可以有5个辅助触点。

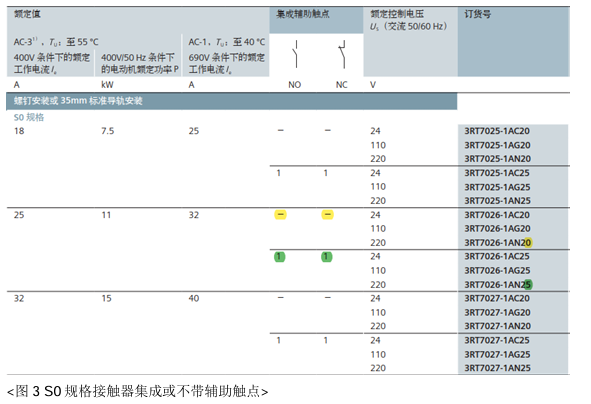

S0规格接触器本体集成2个辅助触点（1NO+1NC）或不带辅助触点。订货号的第12 位是0，代表本体没有集成辅助触点，例如3RT7026-1AN20。订货号的第12位是5，代表 本体集成1个常开触点（1NO）和 1个常闭触点（1NC），例如3RT7026-1AN25，如下图 3所示。

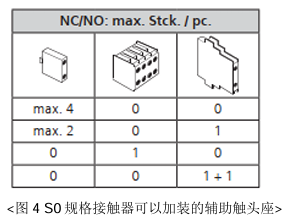

S0规格接触器最多可以有4个辅助触点，可以加装的辅助触头座组合如下图4所示。

如果S0规格接触器订货号中，本体集成了2个辅助触点（1NO+1NC），说明接触器已经加 装了一个侧装的辅助触头座。那么，就只能再加装2个前装的单个辅助触点，图4中的第二 行。或者再加装一个侧装的辅助触头座，图4中的第4行。
如果S0规格接触器订货号中，本体没有集成辅助触点，那么图4中的从第一行到第四行的 任何一种辅助触点的组合，都适用。
S0规格接触器最多可以有4个辅助触点。

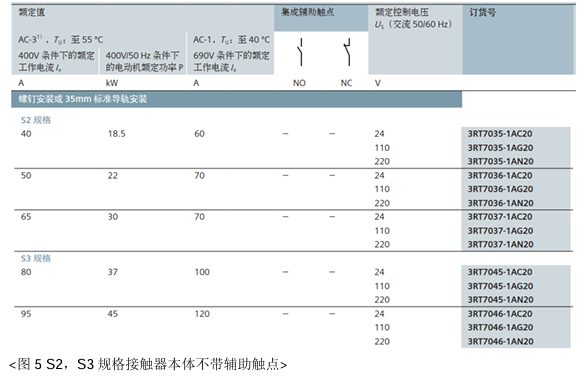

S2，S3 规格接触器本体不带辅助触点，如下图5所示。

S2规格接触器可以安装前装辅助触头座和侧装辅助触头座，最多只可以有4个辅助触点。
S3规格接触器可以安装前装辅助触头座和侧装辅助触头座，最多可以有8个辅助触点。
注意：对于所有规格的接触器，常闭触点数目不可超过 4 个。

3RT7系列接触器交流线圈功耗各是多少？

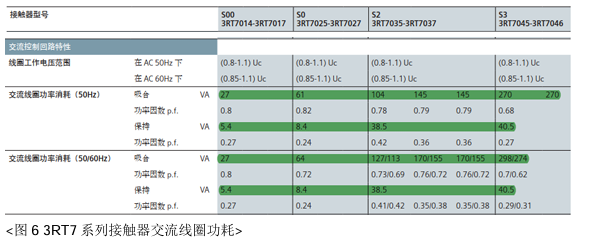

3RT7系列接触器交流线圈功耗如下图6所示。

3RT7系列接触器吸合、断开延时是多少？

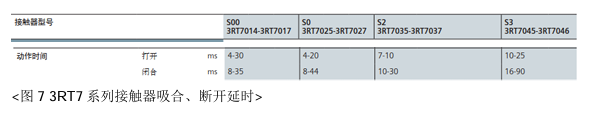

3RT7系列接触器吸合、断开的延时时间如下图7所示。

3RT7系列接触器允许安装高度，2000m以上是否需要降容？

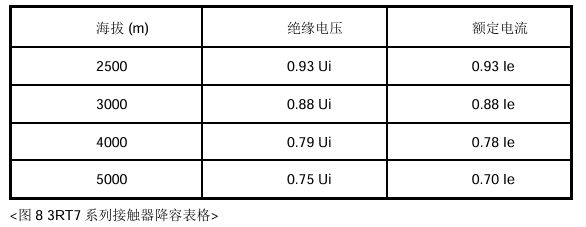

3RT7系列接触器在海拔2000m以下，不需要降容。2000m以上需要降容使用，降容 表格如下图8所示（适用于周围环境温度40度）。
