SIMATIC S7-1200 G2 — 基本自动化的明智之选 S7-1200

对智能、高效、可靠的自动化解决方案的需求不断增长。各行业需要可扩展的解决方案，在不影响效率的情况下提高生产力。SIMATIC S7-1200 系列由紧凑型可编程逻辑控制器 (PLC) 组成，可通过增强性能来满足这些需求，将强大功能与节省空间的设计相结合。
常见问题
SIMATIC S7-1200G2和上一代SIMATIC S7-1200控制器的主要区别是什么?S7-1200
与上一代 SIMATIC S7-1200 相比，SIMATIC S7-1200 G2 引入了广泛的改进：S7-120

增强的性能和可扩展性：
SIMATIC S7-1200 G2 提供显著更高的处理能力、更大的内存和更高的通信性能，从而实现更快的数据处理和更高效的多任务处理。S7-1200

高效的运动控制：
新一代支持增强的运动控制功能，包括对单轴、协调轴和简单运动学的精确控制，从而提高了生产率并简化了机器操作。

灵活的机器安全：
成本优化的故障安全硬件产品组合可灵活可靠地将安全功能集成到机器和系统中。

提高数据透明度：
SIMATIC S7-1200 G2 支持通过近场通信 (NFC) 无线访问诊断和设备信息。S7-1200它还具有集成的网络服务器和Web API，以支持现代连接和无缝系统集成。

新一代 SIMATIC S7-1200 G2控制器是否与之前的 SIMATIC S7-1200模块兼容?
新一代 SIMATIC S7‑1200 G2 控制器与之前的 SIMATIC S7‑1200 系列硬件不兼容。虽然现有 SIMATIC S7‑1200 PLC 程序通常只需稍作调整即可转换为 SIMATIC S7‑1200 G2，但必须事先检查硬件兼容性。
是否有SIMATIC S7-1200G2的培训课程可供选择S7-1200
是的，借助我们的数字学习平台SITRAIN access，您可以探索各种免费的SIMATIC S7-1200 G2培训课程——无需学习会员。S7-1200只需登录，进入免费增值部分，即可探索引人入胜的高质量学习模块，这些模块旨在帮助您充分利用新的 SIMATIC S7-1200 G2 产品组合。S7-1200
无论你是新手还是想深化自己的专业知识，SITRAIN access 都能提供灵活的按需学习，使你能够随时随地提升自己的自动化技能。
SIMATIC S7-1200 G2是可持续产品吗?S7-120

是的，SIMATIC S7-1200 G2 的设计以可持续发展为核心。S7-1200
它带有官方的 Siemens 生态科技 概况并附有环境产品声明（EPD），证明了其整个生命周期的透明度。
SIMATIC S7-1200 G2 在多个层面上实现可持续发展：S7-1200

• 可持续材料，可显著减少从摇篮到大门的产品碳足迹
• 最佳能耗，功耗降低 20%-30%，从而降低运行能耗。
• 价值回收和循环利用持续的固件更新来提高性能并纠正整个生命周期中的问题，以及所有组件的详细回收指南，以确保正确的报废处理和支持循环制造原则。

技术综述
西门子控制器家族产品 西门子控制器系列是一个完整的产品组合，包括从高性能可编 程逻辑控制器的迷你控制器 LOGO! 到基于 PC 的控制器，无论 多么苛刻的要求，它都能满足要求——根据具体应用及成本需 求，灵活组合、定制（系列化的控制器家族产品满足您的不同 应用及需求）。
SIMATIC S7-1200 G2 可编程控制器能够灵活满足中小型自动化 的系统需求。在研发过程中充分考虑了自动化系统、控制器、 人机界面和软件的无缝整合和高效协同的需求。SIMATIC S7- 1200 系列自 2009 年问世，推动了基础型可编程控制器的发展。 为了进一步标志着西门子在原有产品系列基础上拓展了产品版 图，代表了小型可编程控制器的发展方向，西门子也将一如既 往开拓创新，引领自动化潮流。

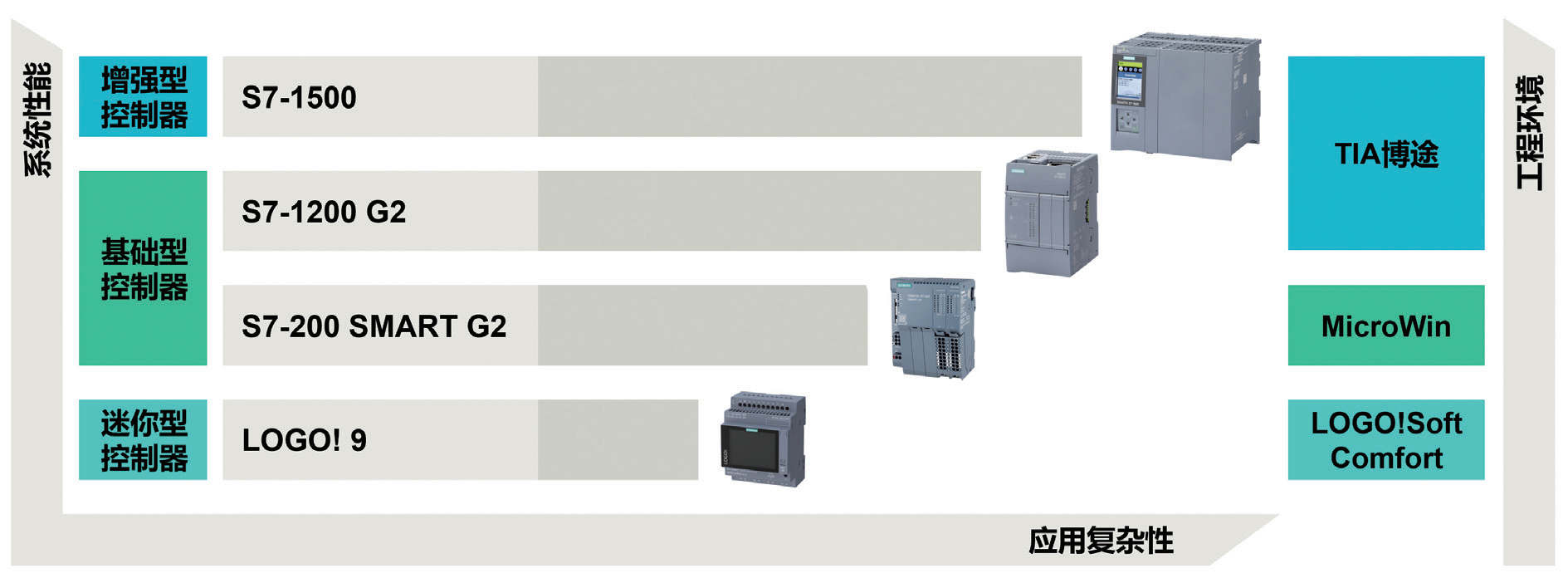

                                        西门子 SIMATIC 系列产品定位

SIMATIC S7-1200 G2 SIMATIC S7-1200 G2 具有集成 PROFINET 接口、强大的工艺功 能和灵活的可扩展性等特点，为各种工艺任务提供了简单的通 信和有效的解决方案，尤其满足多种应用中完全不同的自动化 需求。

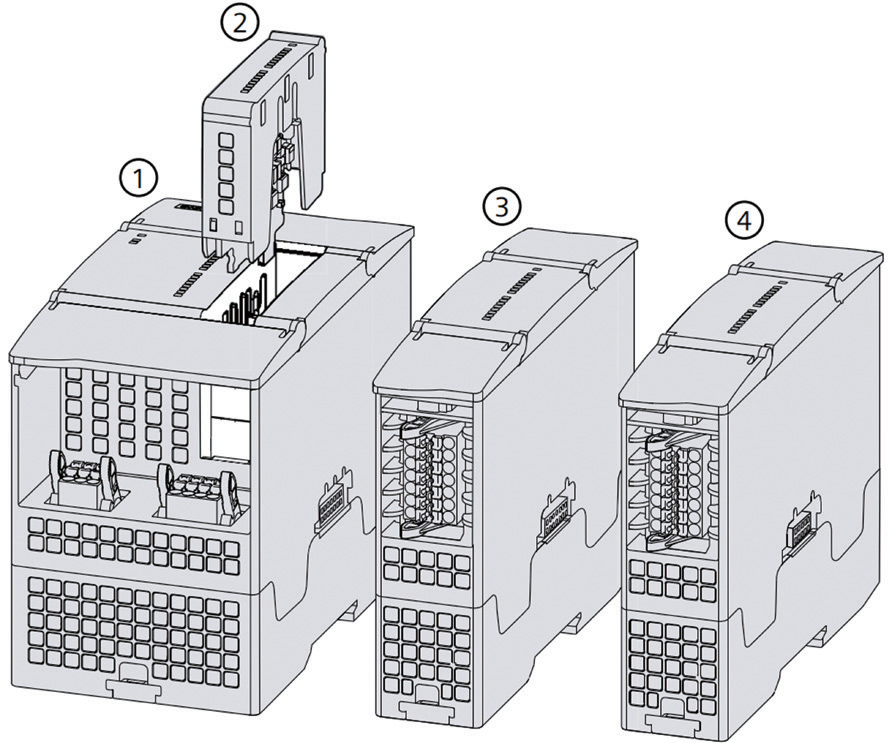

① 中央处理单元（CPU） ② 扩展板 ③ 通信模块（CM）（如果使用） ④ 信号模块（SM）
S7-1200 G2 外形及安装
灵活简易的安装 与第一代硬件相同，所有的 SIMATIC S7-1200 G2 硬件都具有内 置安装夹，能够方便地安装在一个标准 35 mm DIN 导轨上。这 些内置的安装夹可以咬合到某个伸出位置，以便在需要进行背 板悬挂安装时提供安装孔。同时 SIMATIC S7-1200 G2 硬件可以 选择水平或竖直安装，为用户在众多应用场合的安装提供了灵 活性。与第一代硬件不同，G2 的所有通信模块和信号模块均安装在 CPU 的右侧。用户可以将通信模块连接到 CPU 或另一个通信模 块。在安装任何信号模块之前，需先连接所有通信模块。信号 模块可以连接到 CPU、通信模块或另一个信号模块右侧。安装时， 对齐模块的柱脚与 CPU 或模块的孔，用力压入，直到柱脚卡入 到位即可。

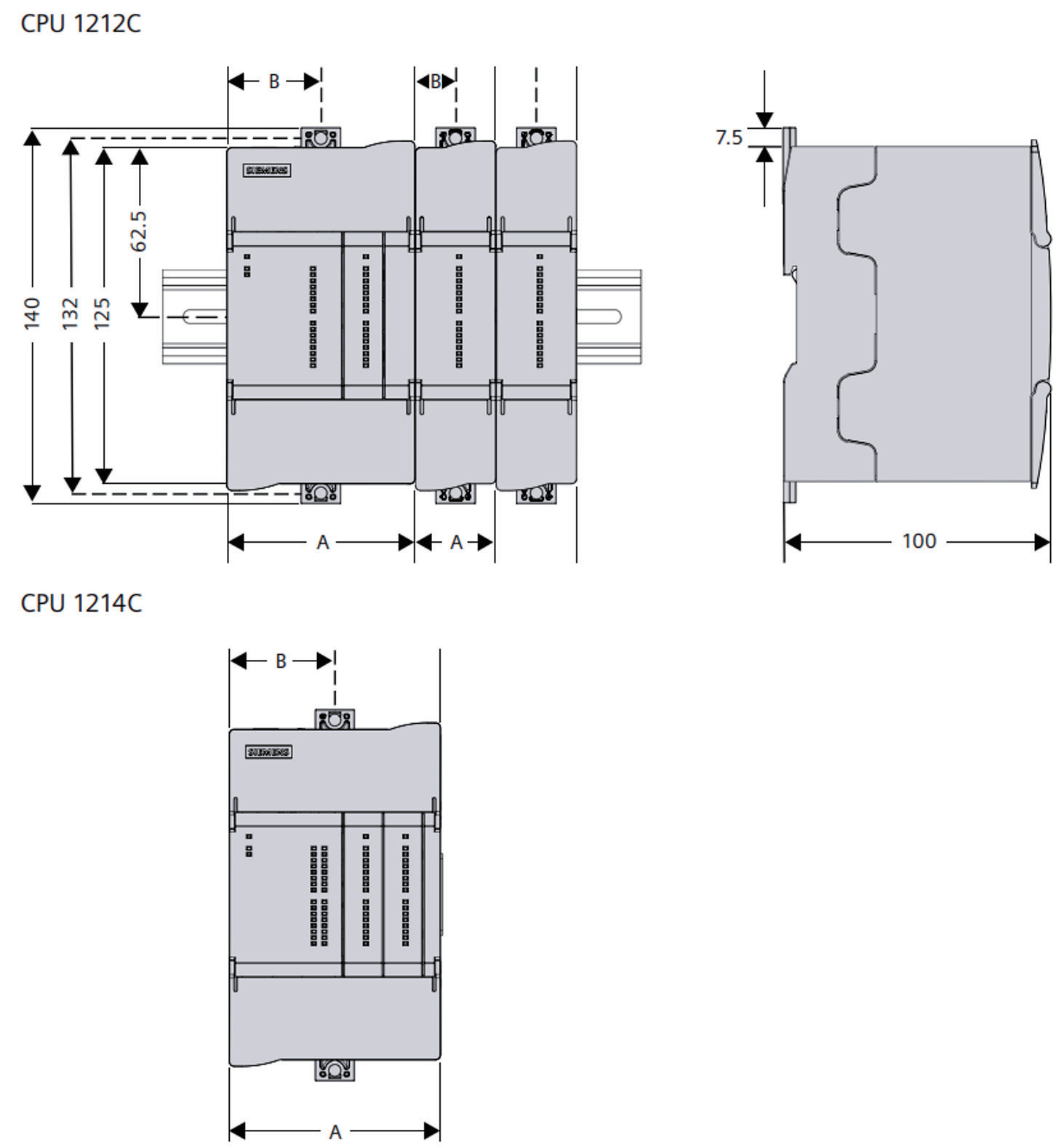

图：G2 安装尺寸，以毫米 (mm) 为单位

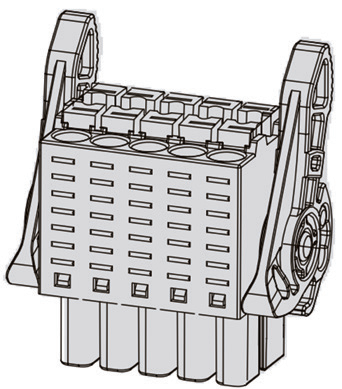

可拆卸的端子
所有 S7-1200 G2 设备均提供可拆卸的端子块连接器，确保了一 次性接线可能性，除此之外也简化了硬件组件的更换过程。同 时 G2 采用了全新的端子块连接器设计，在 CPU 和模块中采用 直插式端子接线方式和杠杆式锁扣，极大简化了接线过程，使 拆卸和安装过程更加方便。
① 弹簧式脱扣器 ② 直插式端子 ③ 杠杆式锁定手柄
图 ：可拆卸端子块连接器
紧凑的结构
S7-1200 G2 在硬件设计上进行优化，通过减少 G2 在 DIN 导 轨上占用的空间，从而允许在同一导轨上安装更多的设备或模 块。例如，CPU 1212C 宽度仅有 70 mm，CPU 1214C 宽度仅有 80 mm，信号模块的宽度更是减少至 30 mm。整个系统会 更加紧凑，为用户在安装过程中提供更高的效率和灵活性。规划安装时，务必注意以下指导原则：

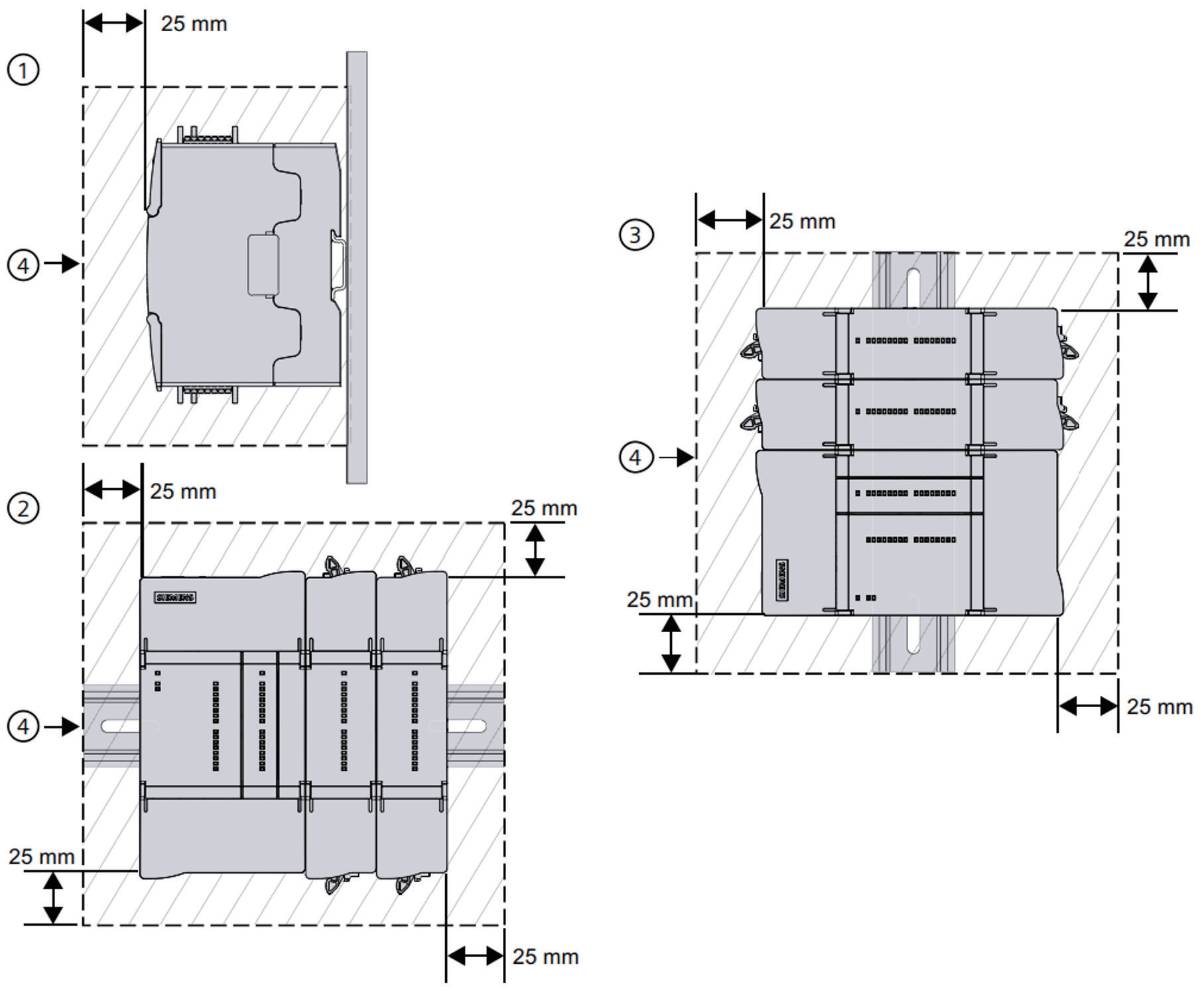

• 将设备与热源、高电压和电气噪声隔离 • 预留足够的间隙以便设备冷却和布线。设备的设计依赖自然 对流冷却，请在系统的上方、下方和两侧至少留出 25 mm 的 间隙。同时，在模块的正面与外壳内侧之间至少留出 25 mm 的深度有关安装的具体要求和指导原则，请参考《S7-1200 G2 系统 手册》



① 侧视图 ② 水平安装 ③ 垂直安装 ④ 间隙区域
故障安全

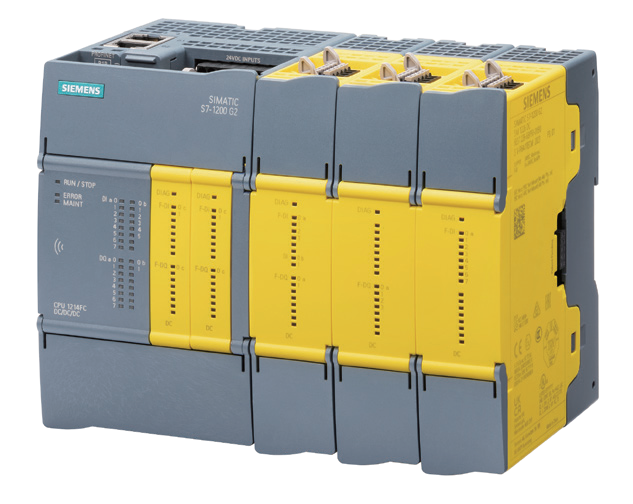

S7-1200 G2 故障安全型 CPU 是 G2 家族中的一员， 用于有功能 安全要求的应用场合，它除了拥有标准型 S7-1200 G2 所有特点 外，还集成了故障安全功能，可支持到 SIL3 / Cat.4 / PL e 安全 完整性等级，符合 IEC 61508、IEC 62061、ISO 13849-1、 GB  20438、GB 20830 等国际和国内安全标准。S7-1200 G2 故障 安全版本将安全技术轻松地和标准自动化合二为一，无缝地集 成在一起。
目前 S7-1200 G2 故障安全系列包含以下产品：
• CPU 1212FC DC/DC/DC、CPU 1212FC DC/DC/RLY
• CPU 1214FC DC/DC/DC、CPU 1214FC DC/DC/RLY

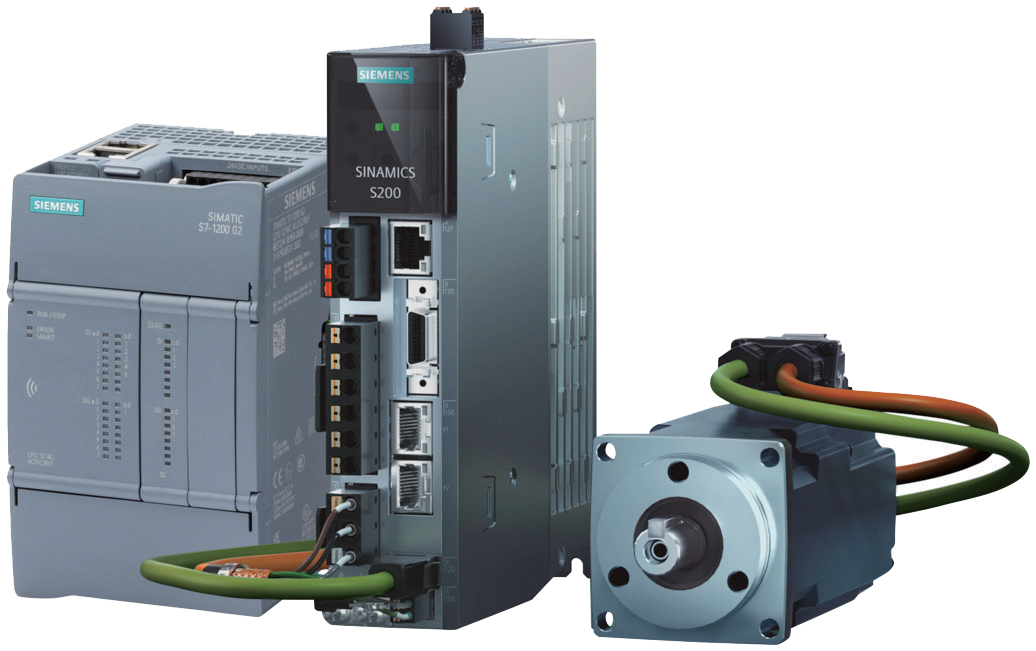

运动控制

可以使用以下概念通过 S7-1200 G2 CPU 实现运动控制： - 工艺对象（TO）充当驱动器的链接并允许组态动态行为 - 用户使用运动控制指令控制每个工艺对象 - 组织块以结构化的方式执行用户程序的运动控制指令 CPU 为创建的工艺对象（TO）提供特定数量的运动资源，即 运动资源池，其中包含两个池，一个用于运动控制，另一个 用于扩展运动控制。创建运动控制 TO 时，该 TO 将从资源池 中提取资源。S7-1216/1217 G2 CPU 将运动控制性能进一步 扩展，例如 S7-1217 G2 集成 6080 个运动资源以及 120 个扩 展运动控制资源。
• S7-1200 G2 在运动控制上的调整 S7-1200 G2 运动控制相较于 S7-1200 第一代有所调整。S7- 1200 G2 CPU 引入了与 S7-1500/S7-1500T 相同的运动控制架 构，基于 Profinet IO 协议，并采用了面向工艺对象的控制方法。 覆盖了从单轴控制、同步轴控制到简单的运动学控制的更复杂、 多元的运动控制场景，同时也实现了更高效、便捷的从基本控 制器到高级控制器的功能扩展路径。其中工艺对象（TO）代表 运动控制的控制元素，例如位置轴或输出凸轮。TO 在用户程 序和物理设备之间建立逻辑关系，并通过允许参数设置（例如 设置加速度、 减速度和加加速度等限制）来定义运动曲线。

NFC（近场通信）

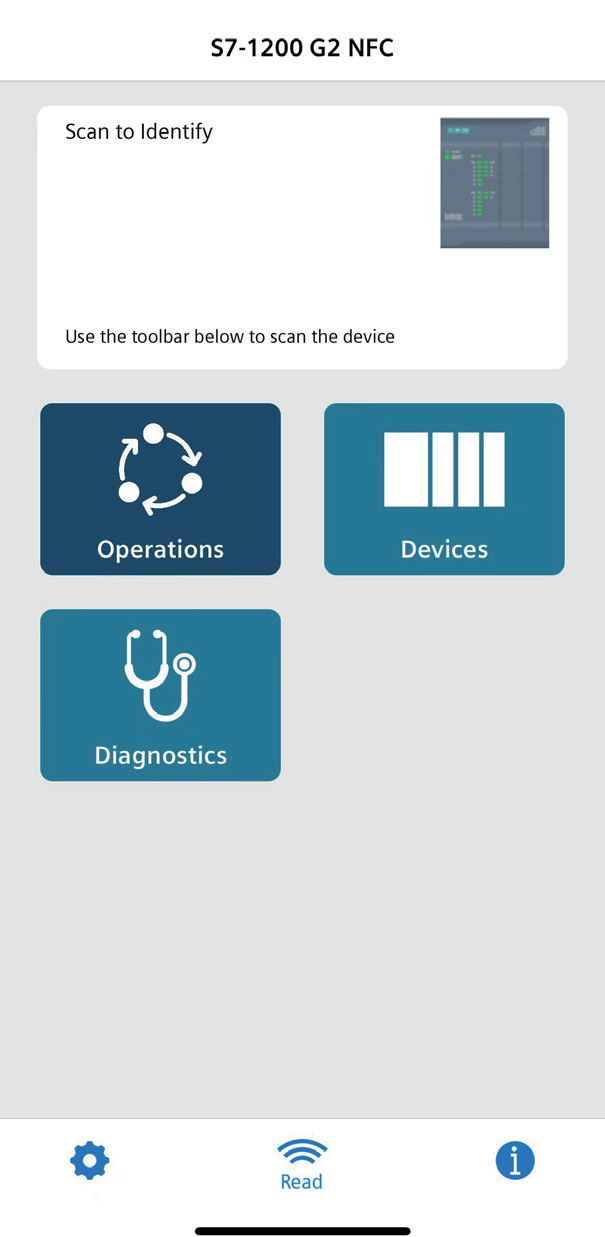

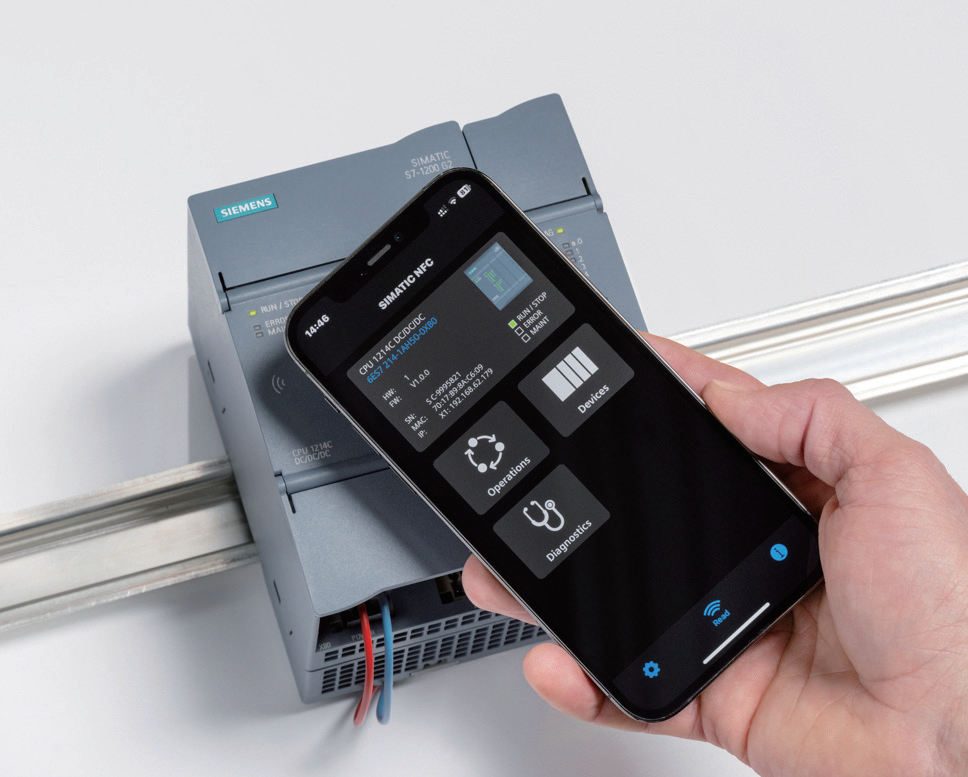

S7-1200 G2 能够通过为其定制的 NFC 应用程序，配合 CPU 内 嵌入的 NFC 标签，利用近场通信技术来轻松访问 S7-1200 G2  系统。用户可在 Apple Store 中下载该应用程序“S7-1200 G2  NFC”。使用时，打开上述应用程序，将手机触碰 S7-1200 G2  CPU 的前面板，即可更改 CPU 的操作模式、查看连接到 CPU 的 设备的详细信息以及读取诊断信息等。此 S7-1200 G2 NFC 应用 程序将您的手机变成一个迷你人机界面（HMI）。此功能可在 TIA 博途中启用或禁用，并可根据数据安全方面需求，对用户权 限进行相应的配置。
主要功能一览：
• 读取连接设备的型号、序列号、IP 地址、硬件和固件版本
• 更改 CPU 的操作模式（运行 / 停止）
• 更改 CPU 的 IP 地址
• 复位 CPU 的内存
• 监控 CPU 的扫描时间
• 检查 CPU 的内存使用情况
• 写入当前时间到 CPU
• 读取 CPU 及其连接设备的诊断信息
• 通过超链接访问西门子支持网站，在那里您可以找到所有连 接设备的手册、证书、固件更新和技术信息
V4.1 新固件更新
SIMATIC S7-1200 G2 正在不断完善硬件产品线，并且增加更 多功能。通过 CPU V4.1 新固件以及博途 V21，S7-1200 G2 补充以下功能：
• OPC UA 服务器
• Web 服务器的系统网页
• 运动控制
- 支持脉冲序列输出 (PTO)
- 附加运动控制功能：如齿轮绝对同步、SCARA 机械手、工 作区定义等
• 支持 S7-PLCSIM Advanced 更多新增功能请查询 SIMATIC S7-1200 G2 手册。
