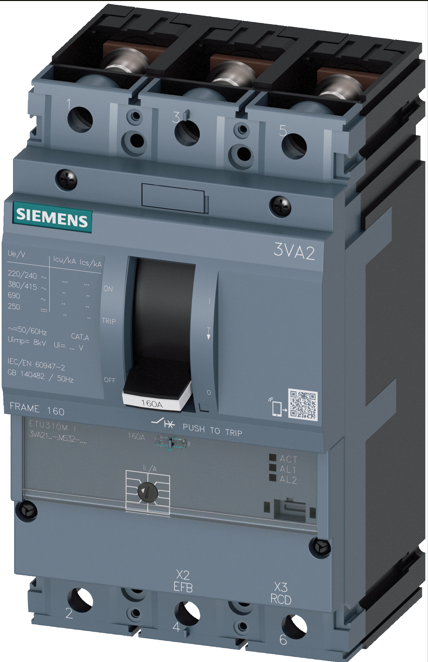

SENTRON 3VA 塑壳断路器
概述

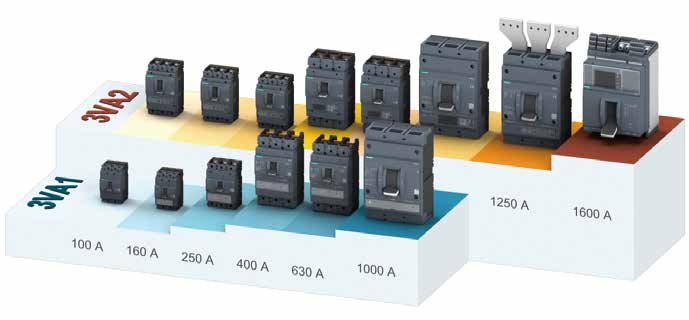

壳架尺寸
完整的3VA组合包括两个不同的塑壳断路器系列，3VA1热磁系列 包含六个壳架电流，3VA2电子式系列拥有八个壳架电流。 全新的3VA系列塑壳断路器在模块化附件的灵活性和多样性方面 建立了新的标准。适用于3VA各种不同壳架断路器的标准附件帮 助降低成本和节省时间。
3VA1 160A壳架塑壳断路器具有1 4极，100A塑壳断路器具有3 和4极。3VA2塑壳断路器具有3和4极。 根据系列和壳架，断路器的额定工作电流范围从16到1600A，额 定电压高达690V。
3VA1塑壳断路器能可靠地执行线路和马达启动器保护任务的所有 需求。
特征
3VA1系列主要特点：
• 紧凑设计
• 根据壳架：具有1~4极
• 根据壳架：在415VAC下，分断能力从16kA到110kA，单极断路 器在240V下的分断能力为36kA
• 固定式、插入式、抽出式
• 热磁式脱扣单元
• 交流/直流应用
• 固定式断路器50℃无需降容（符合IEC 60947-2），如需其他安 装方式的降容信息请参考产品使用手册
• 具有不同功能的模块化和易于安装的内部配件
• 3VA塑壳断路器的附件通
紧凑的设计 得益于70毫米的安装深度和45毫米的盖板高度，100A，160A 和 250A壳架的3VA1塑壳断路器用于电缆和线路保护，160A和250A 壳架的3VA1用于马达启动器保护，适用于工业和民用配电领域。 对于这些应用，配置广泛的可用附件，如在标准导轨上安装的 适配器，可以安装于侧面的剩余电流装置 RCD310 (至160A)和 RCD510。 热磁脱扣器 热磁脱扣器是最基本的提供过载保护和短路保护的脱扣单元。是 极具有竞争力的产品，其额定电流可达1000A。它适用于三相交 流应用，400Hz交流应用，和直流应用。
