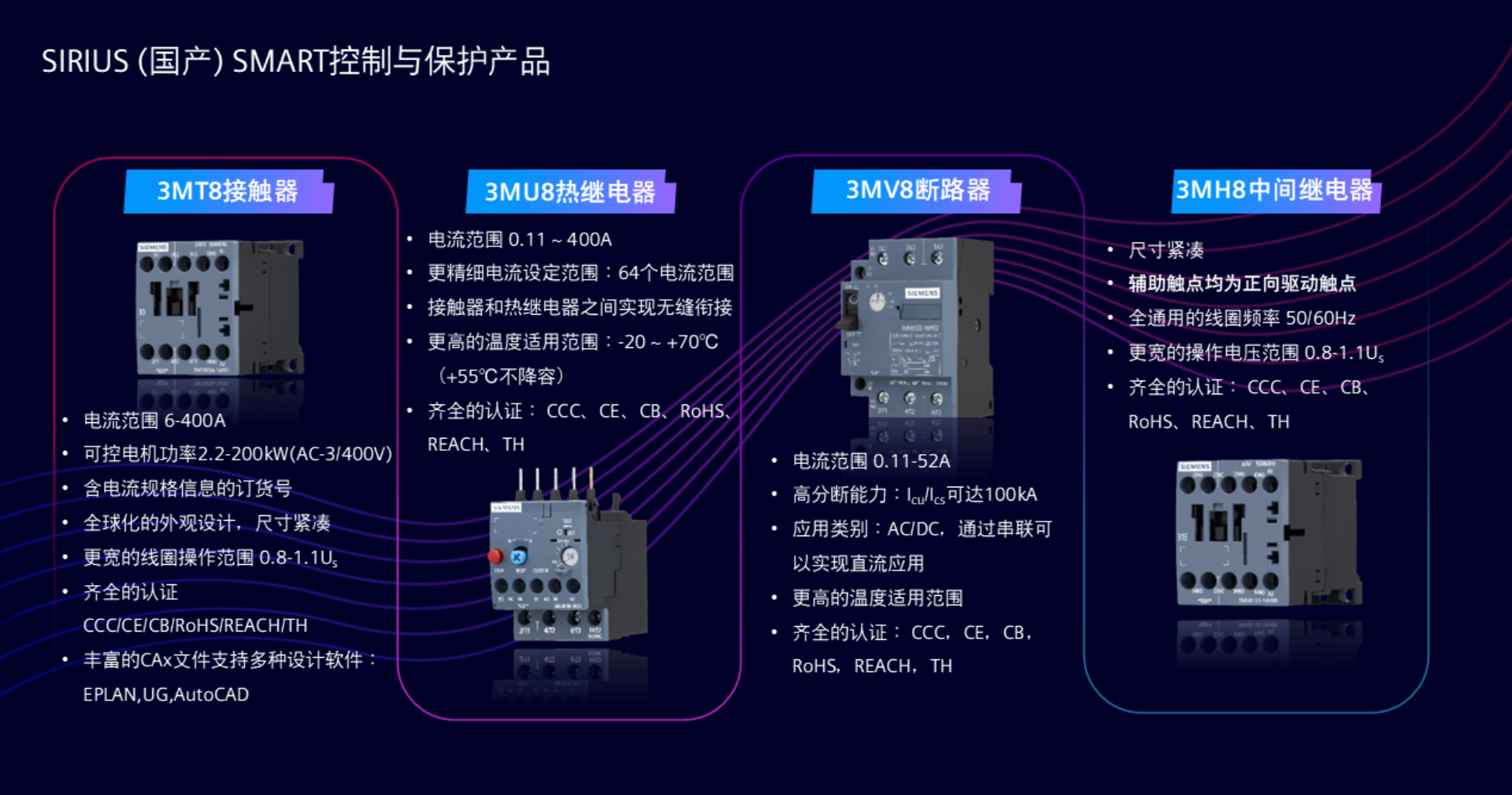

全新西门子SIRIUS（国产）SMART控制与保护产品

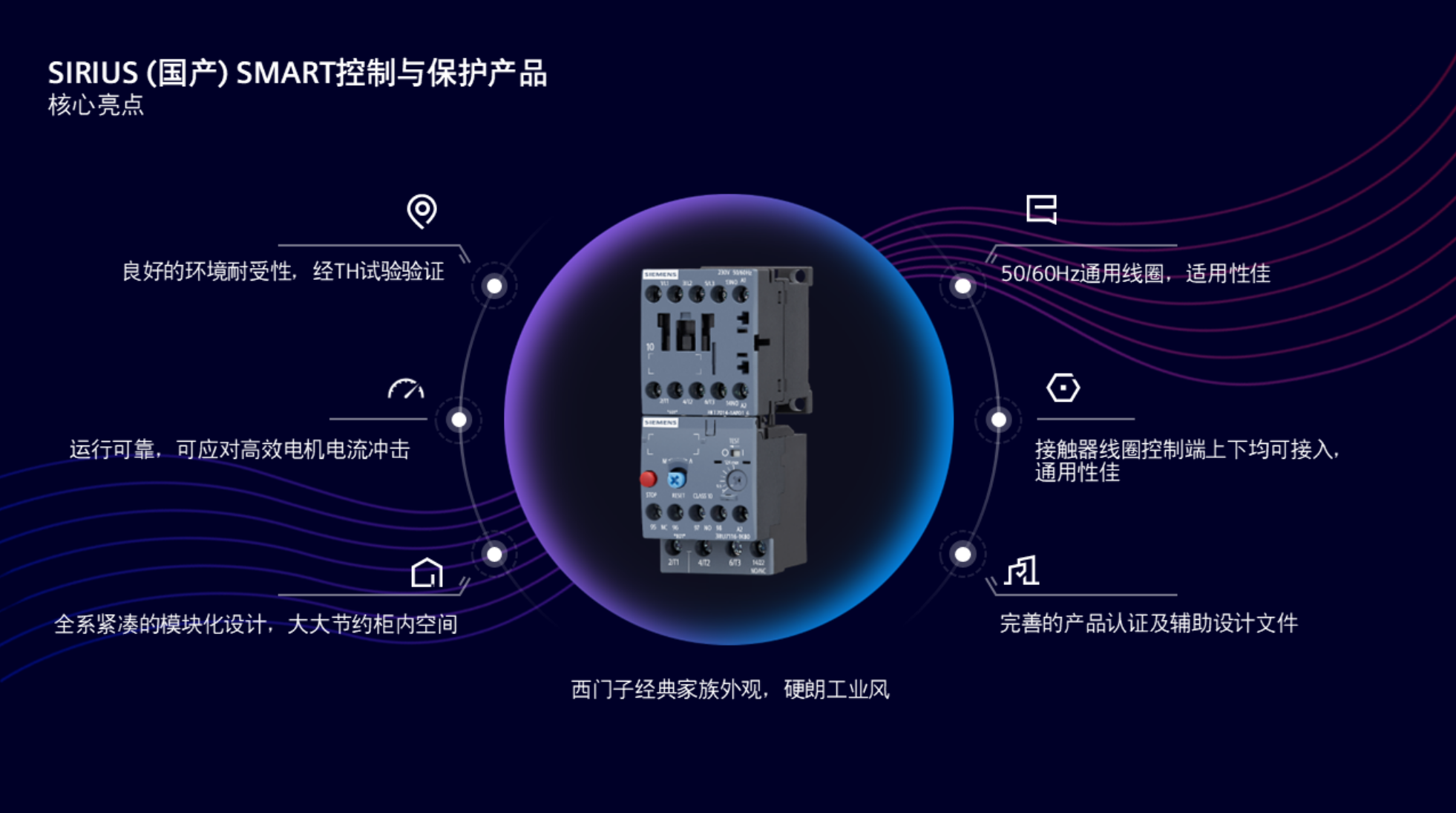

为什么选择SIRIUS Control 3MT8？

SIRIUS SMART Control 3MT8代表了控制与保护技术的全面升级。该产品组合注重性能、效率和易集成性，提供广泛的工业应用中可靠的电机控制与保护解决方案。

该系列包括：

· 3MT8接触器（6–400 A）

· 3MU8热过载继电器（0.11–400 A）

· 3MV8 电机保护断路器（0.11–52 A）

· 3MH8接触器继电器

凭借协调的钛灰色设计、紧凑的尺寸和模块化集成，3MT8系列简化了安装，同时支持稳定且高性能的运行。

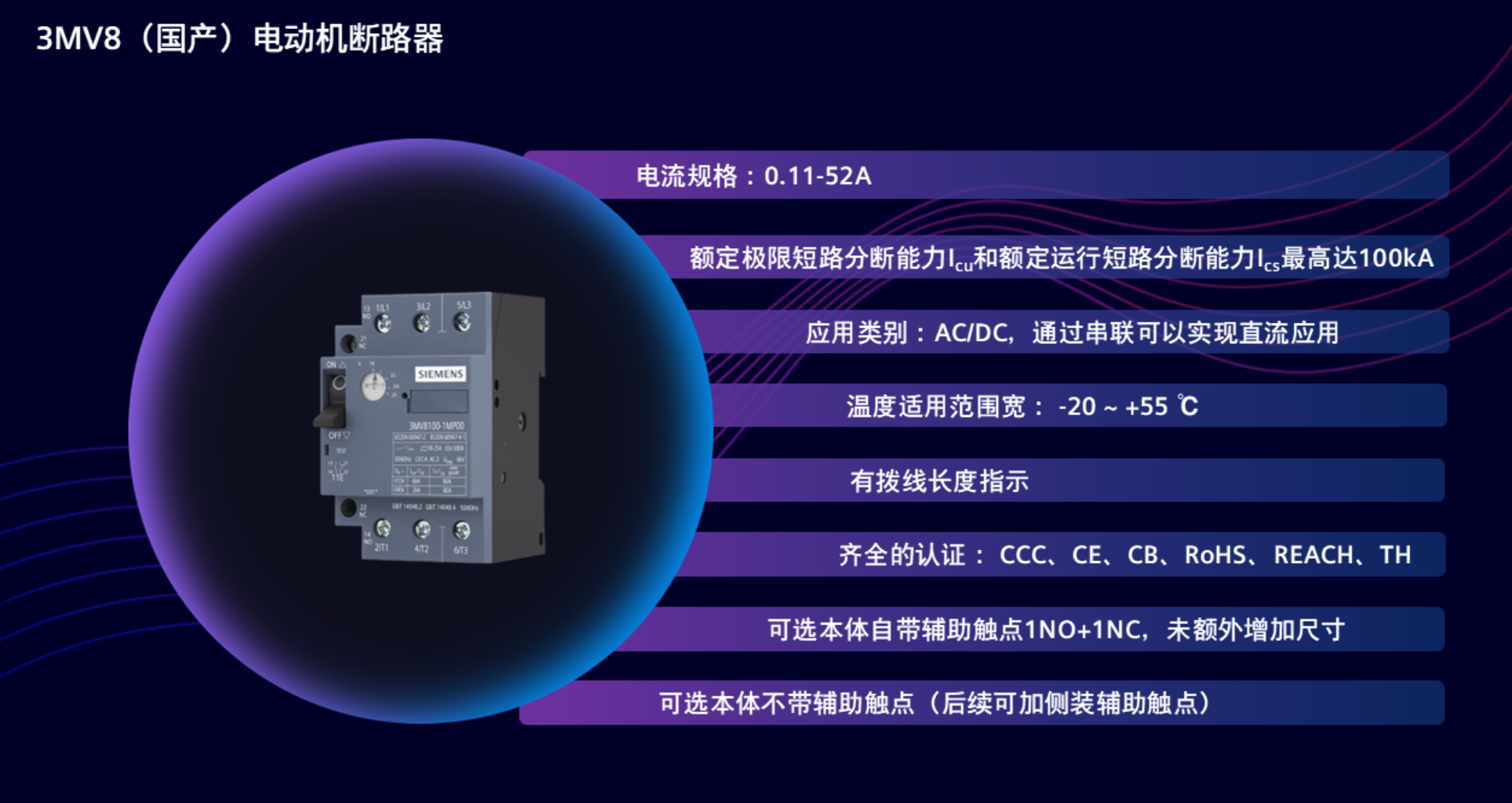

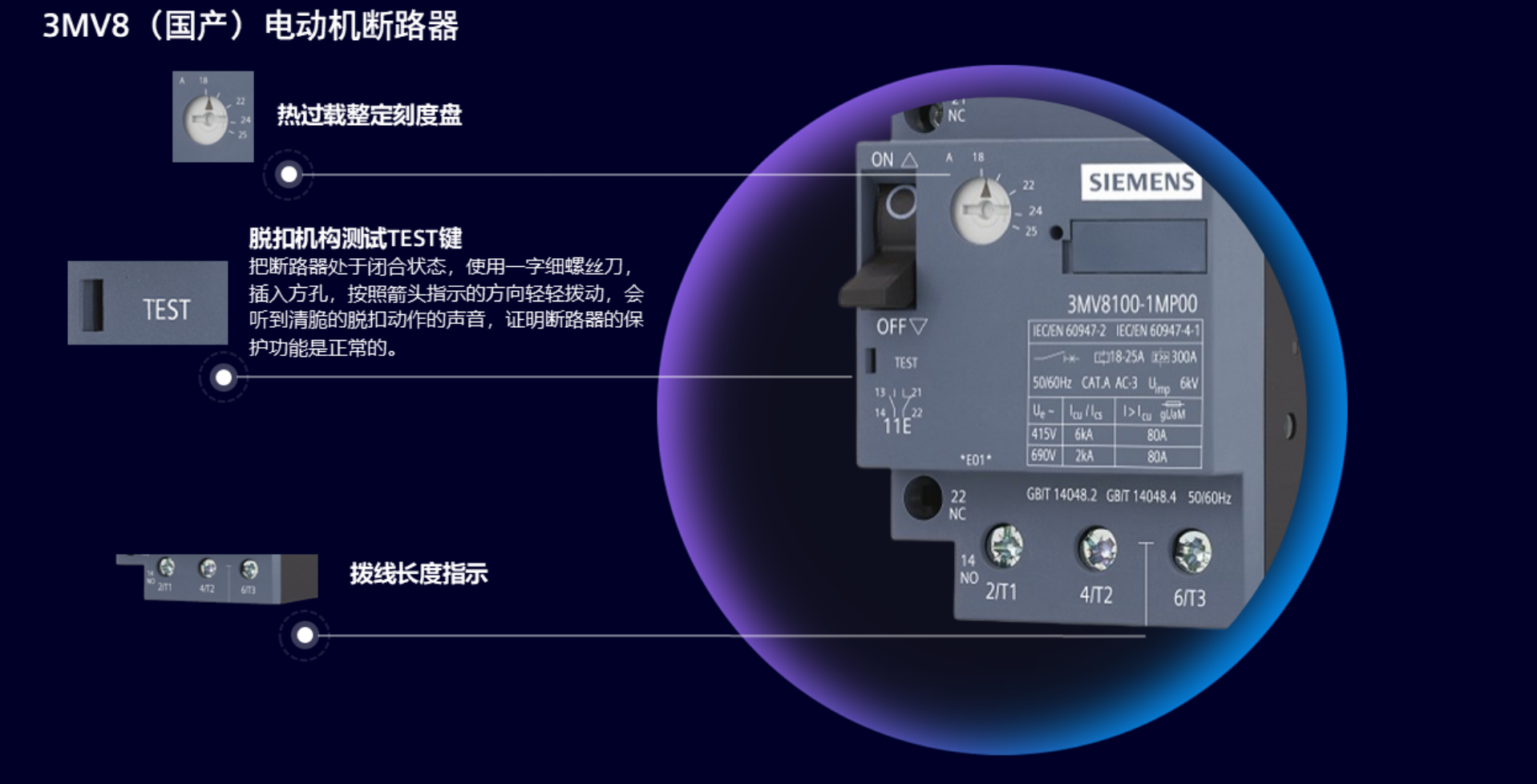

3MV8接触器
概述

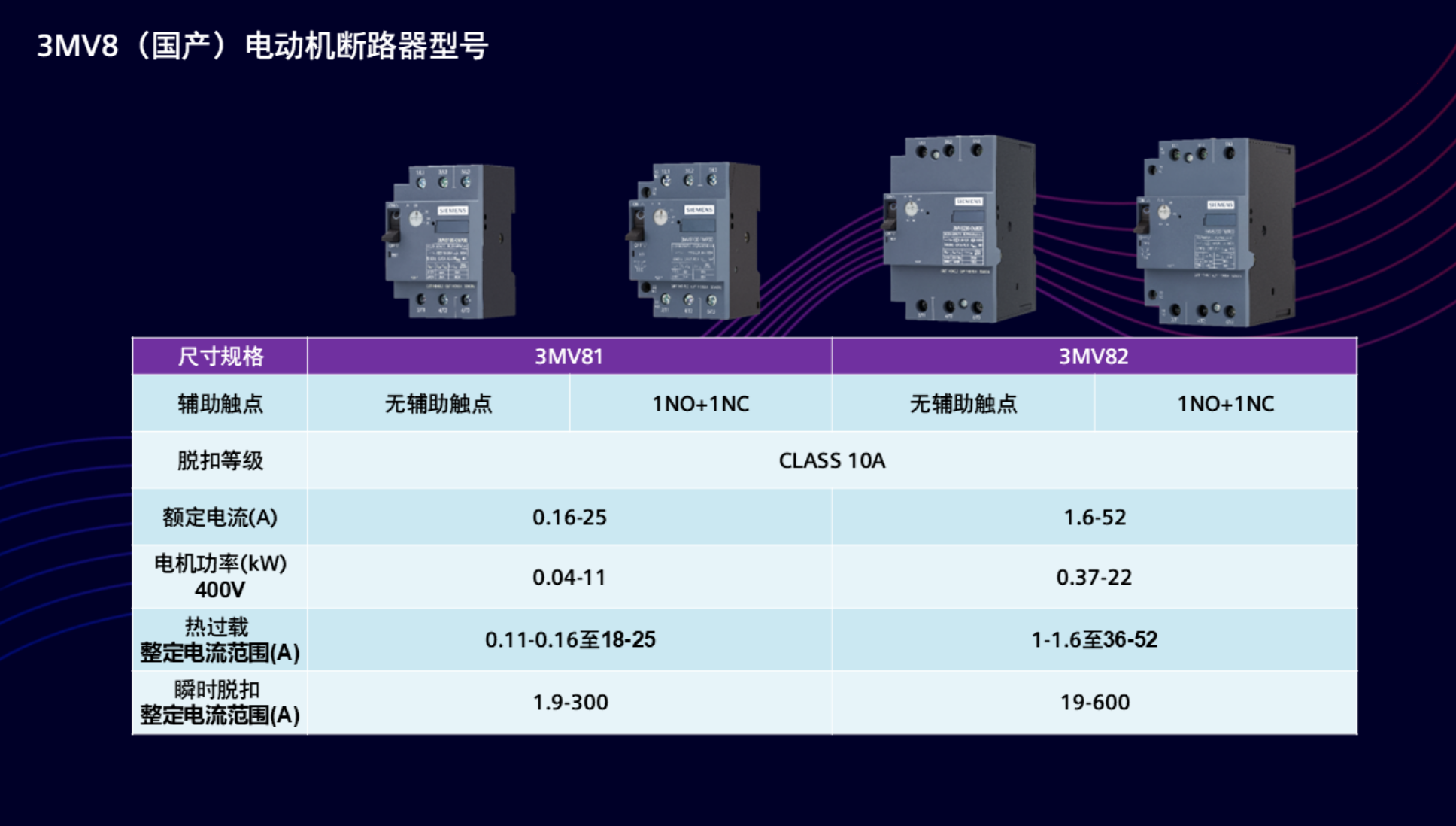

3MV81 和 3MV82 断路器是额定电流最大至 52A 的紧凑型断路器。根据限流原理进行工作。可用于电机或其他负荷的起动，断开及过载和短路保护；3MV81 和 3MV82 还可用作电动机断相保护。用于电机或设备保护时，上述断路器都配备过电流瞬时脱扣器和反时限延时过载脱扣器。断路器和接触器可组合成无熔断器型组合起动装置。

功能
  脱扣器

3MV81 和 3MV82 断路器配有反时限双金属热过载脱扣器以及瞬时过电流脱扣器（电磁短路脱扣器）。热过载脱扣电流可以按照负载电流进行调整，而瞬时过流脱扣装置是按照额定电流 12 倍预设好的以保证躲过电动机起动电流。

脱扣等级

热过载脱扣器的脱扣等级基于 7.2 倍冷态工作电流时的脱扣时间（tA）（摘自IEC60947-4 标准）：

• CLASS 10A： 2s < tA ≤ 10s

• CLASS 10：4s < tA ≤ 10s

• CLASS 20：6s < tA ≤ 20s

• CLASS 30：9s < tA ≤ 30s

电动机保护断路器必须在该时间范围内脱扣。

配置
  防止意外脱扣

由于电动机保护断路器具备缺相保护功能，在连接时务必使三相均有电流通过。短路保护出现短路时，3MV81 和 3MV82 断路器的短路脱扣器可隔离出现故障的负载馈电器与电源，从而防止进一步损失。

电机保护

3MV81 和 3MV82 电动机保护断路器的脱扣特性主要设计用于保护三相感应电机。保护电机的过载设定电流可在设置旋钮中调节。短路脱扣电流固定设置为电动机保护断路器额定电流的 12 倍。这样电机在起动时就能不发生故障脱扣并且能受到适当保护。如果由于相线故障而产生断相以及过电流，则电动机保护断路器的缺相保护保证及时脱扣。配有热过载脱扣器的电动机保护断路器的设计脱扣等级为CLASS 10A。

系统保护

用于电机保护的 3MV81 和 3MV82 电动机保护断路器也可用于系统保护。为了防止由于缺相保护而过早脱扣，保护对象必须为三相对称负载。如果是单相负载，电路必须串联。

主开关和急停开关

3MV81 和 3MV82 断路器的隔离功能符合标准 IEC60947-2，可用作主开关和急停开关。


应用
操作条件与安装
3MV81 和 3MV82 断路器适用于任何一种气候。断路器的各种工作参数：允许环境温度，最大通断能力，脱扣动作电流和其它限制性操作参数，在本章的技术数据与脱扣特性中给出。即便是相同额定功率的电动机，由于瞬时峰值电流，其工作电流、起动电流以及电流峰值也是各不相同的。因此，选择表格中的电动机额定值只能代表指导数据，电动机的实际额定数据和起动数据对选择合适的断路器是非常重要的。

3MV81 和 3MV82 断路器可以卡装在 35mm 标准导轨上。

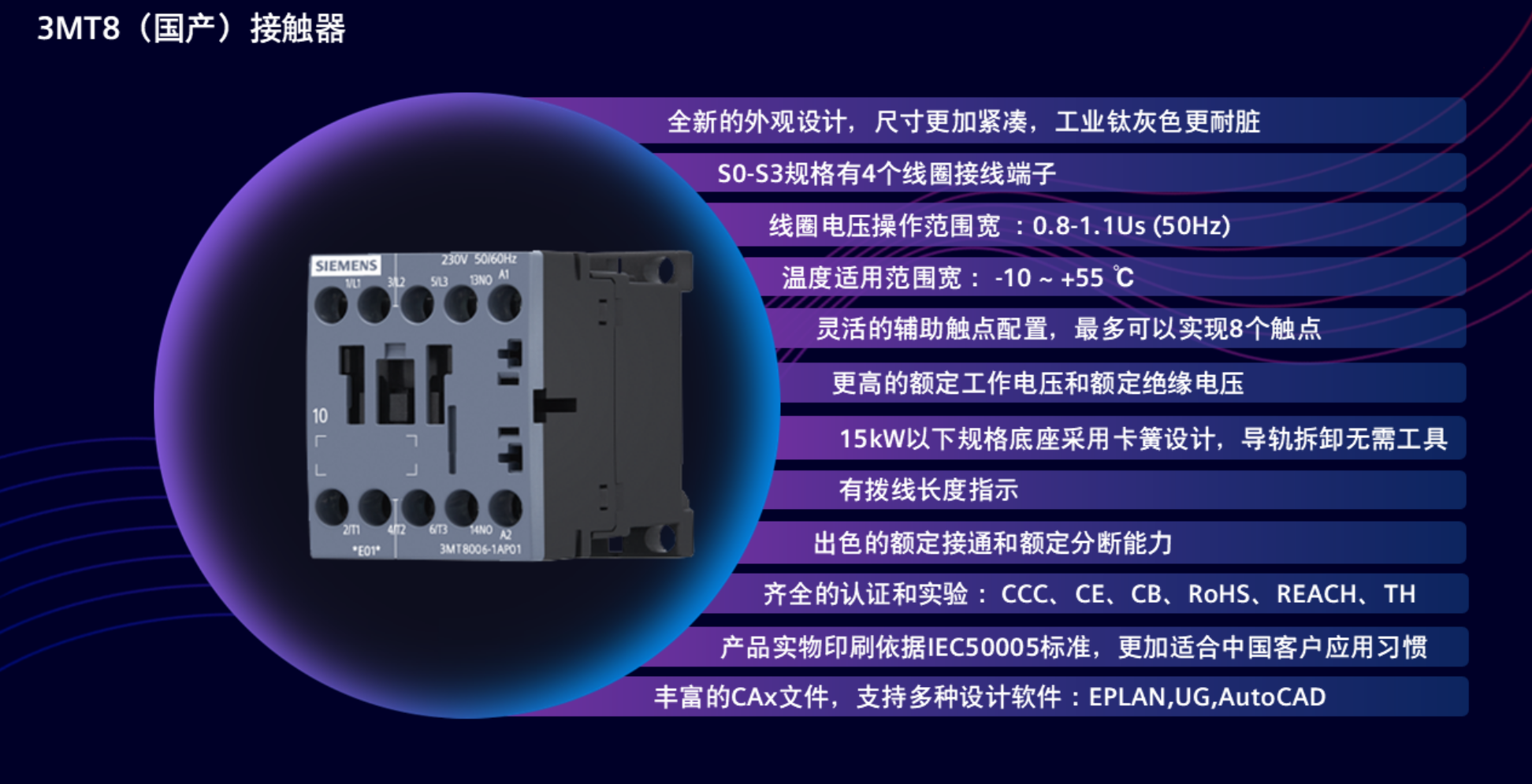

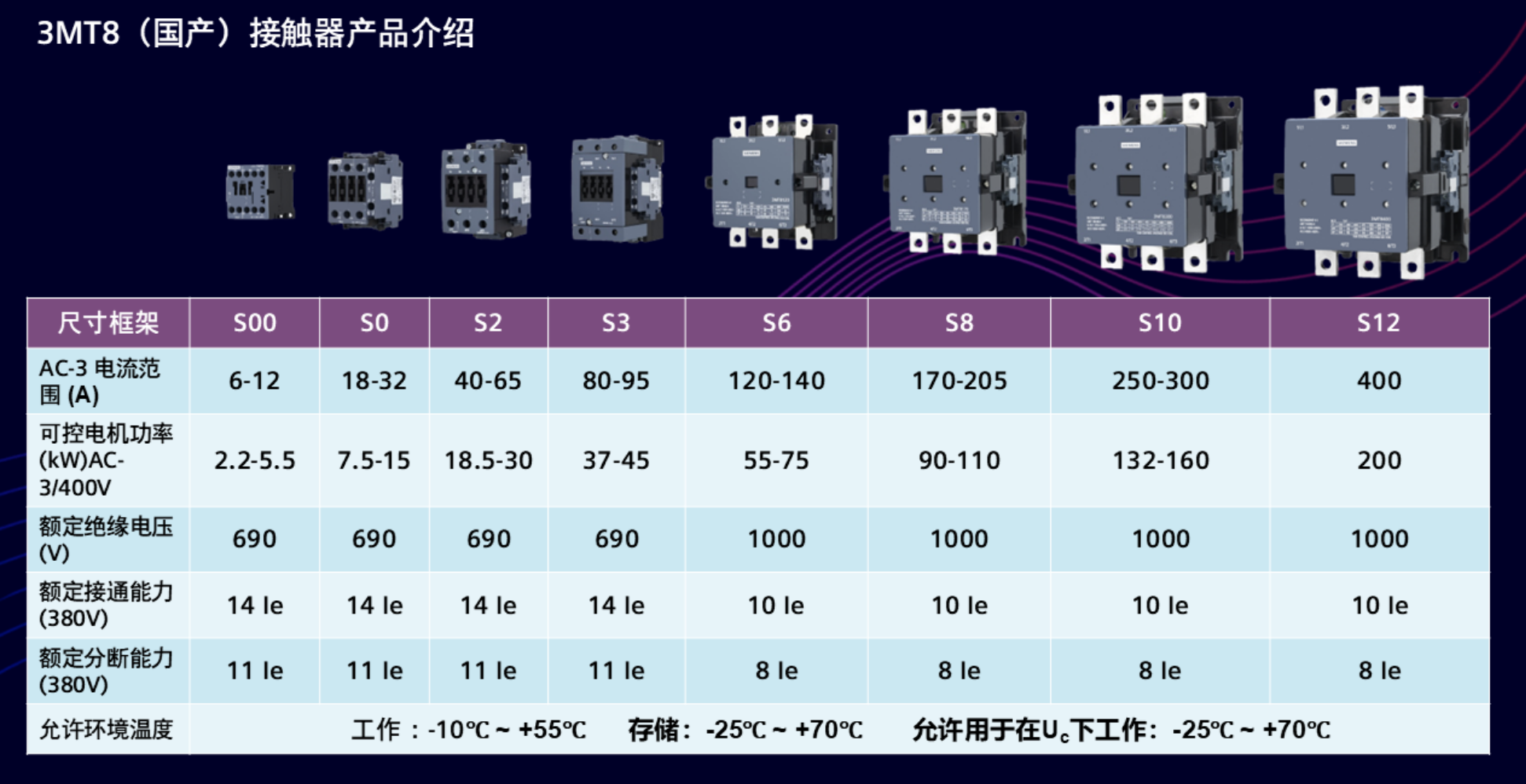

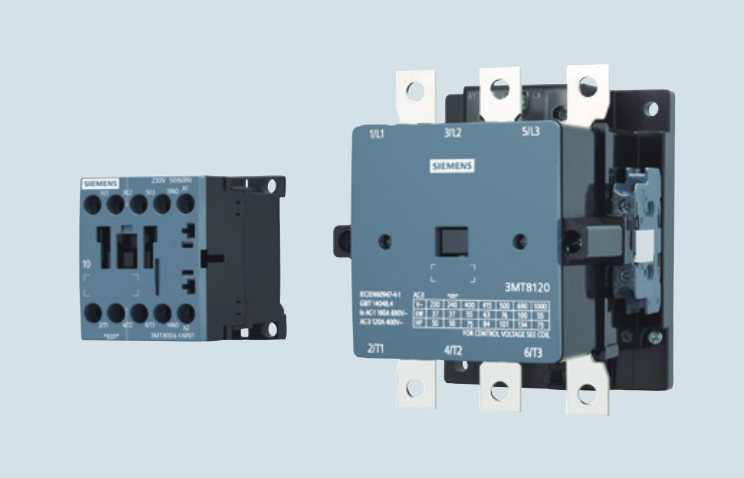

3MT8接触器
概述
S00 至 S12 规格，最大至 200kW
加装辅助触点
S00 规格接触器本体集成 1 个辅助触点（1NO 或 1NC）或者不带辅助触点。

S0，S2，S3 规格接触器本体集成 2 个辅助触点（1NO+1NC）或者 4 个辅助触（2NO+2NC) 或者不带辅助触点。

S6，S8，S10，S12 规格接触器本体集成 4 个辅助触点（2NO+2NC)或者 8 个辅助触点（4NO+4NC)。

所有规格接触器均可继续加装可拆卸的辅助触点块。

S00 规格最多可以配置 5 个辅助触点；

S0/S2 规格最多可以配置 4 个辅助触点；

S3 规格最多可以配置 8 个辅助触点；

S6-S12 规格最多可以配置 8 个辅助触点。

对于所有规格，常闭触点数目不可超过 4 个

额定控制电压
所有的接触器都有交流 AC 操作的型号
浪涌抑制
3MT8 接触器全系列可以提供阻容吸收（RC）浪涌抑制器，用于抑制线圈浪涌。

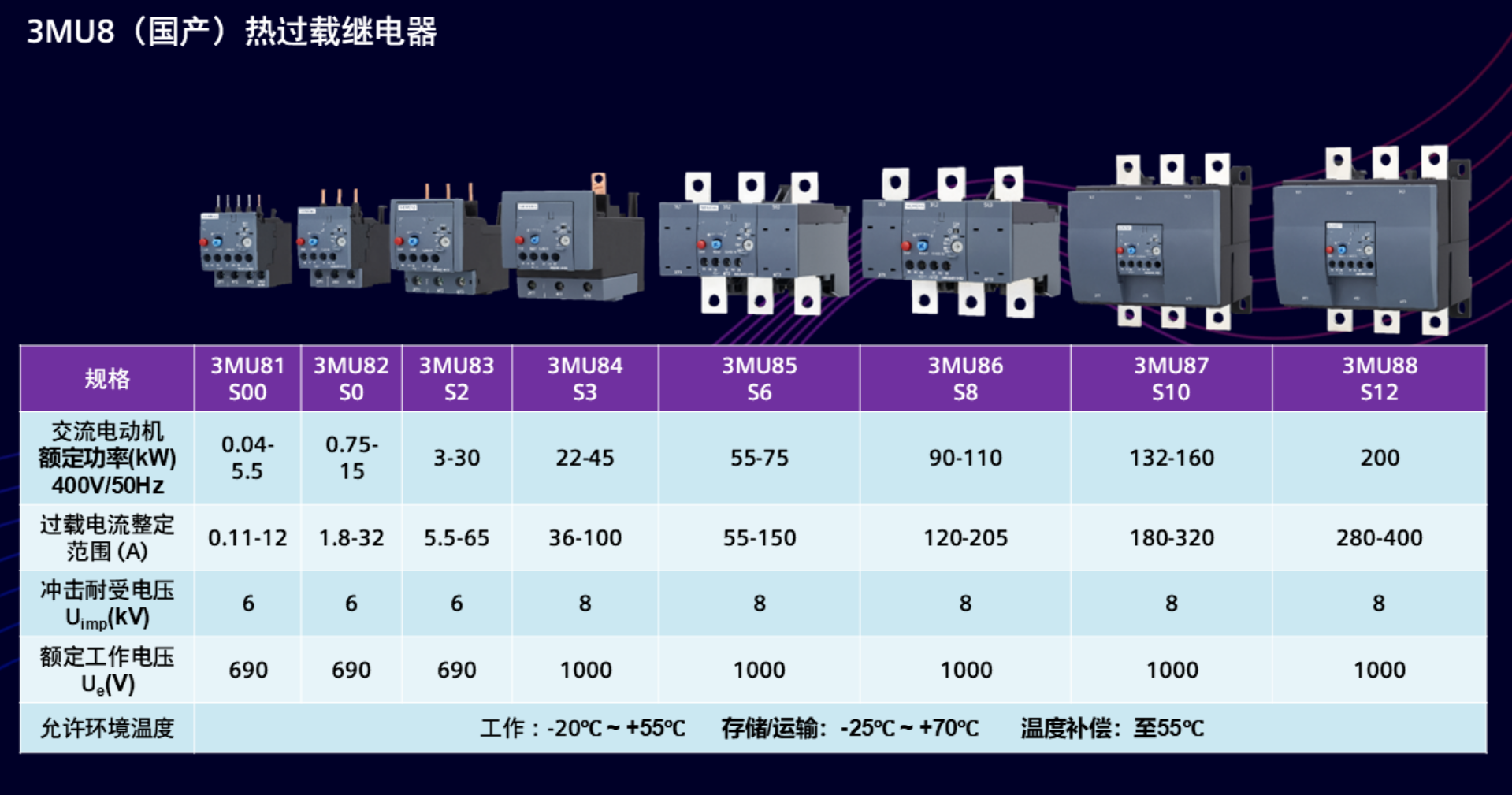

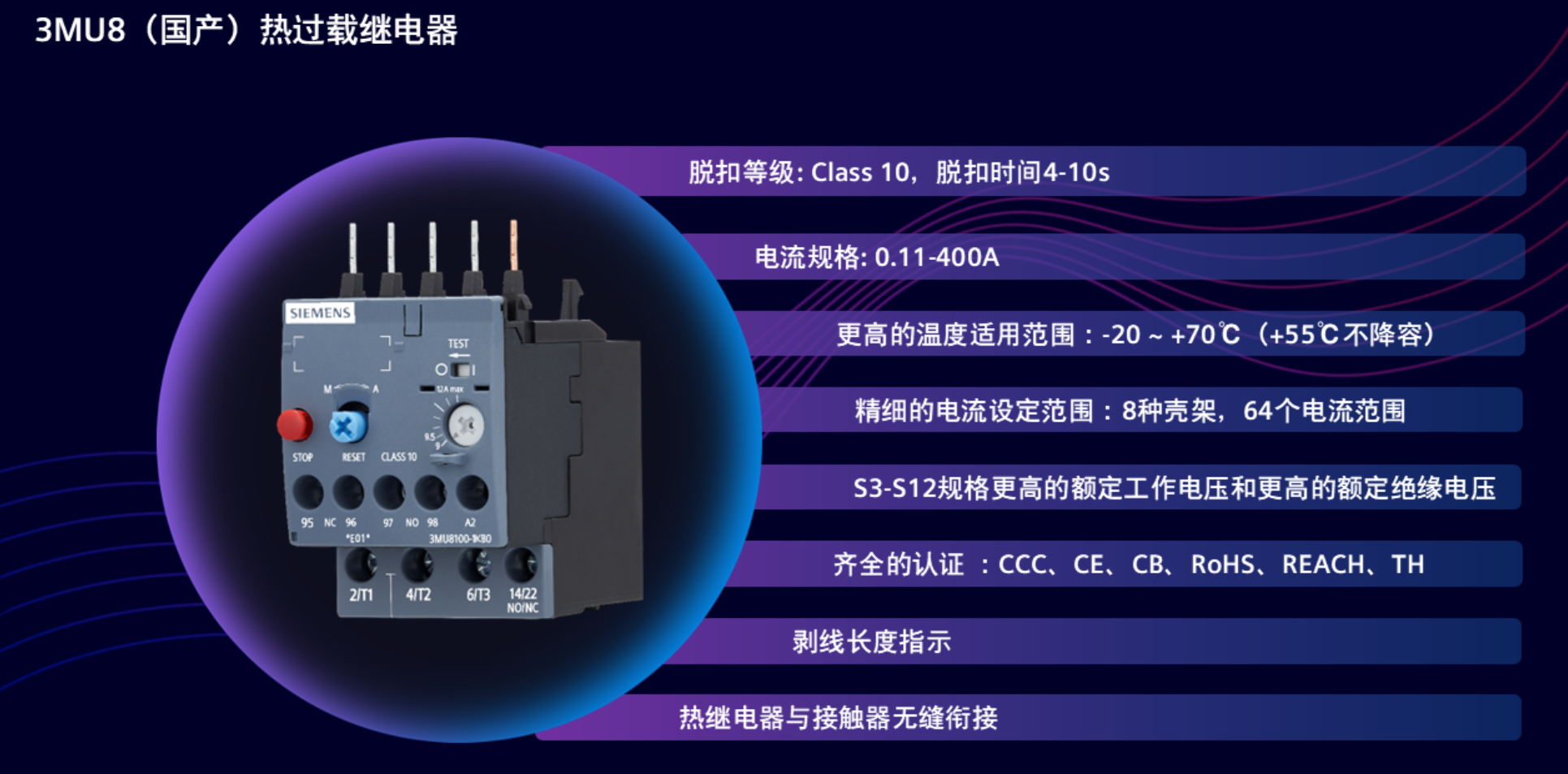

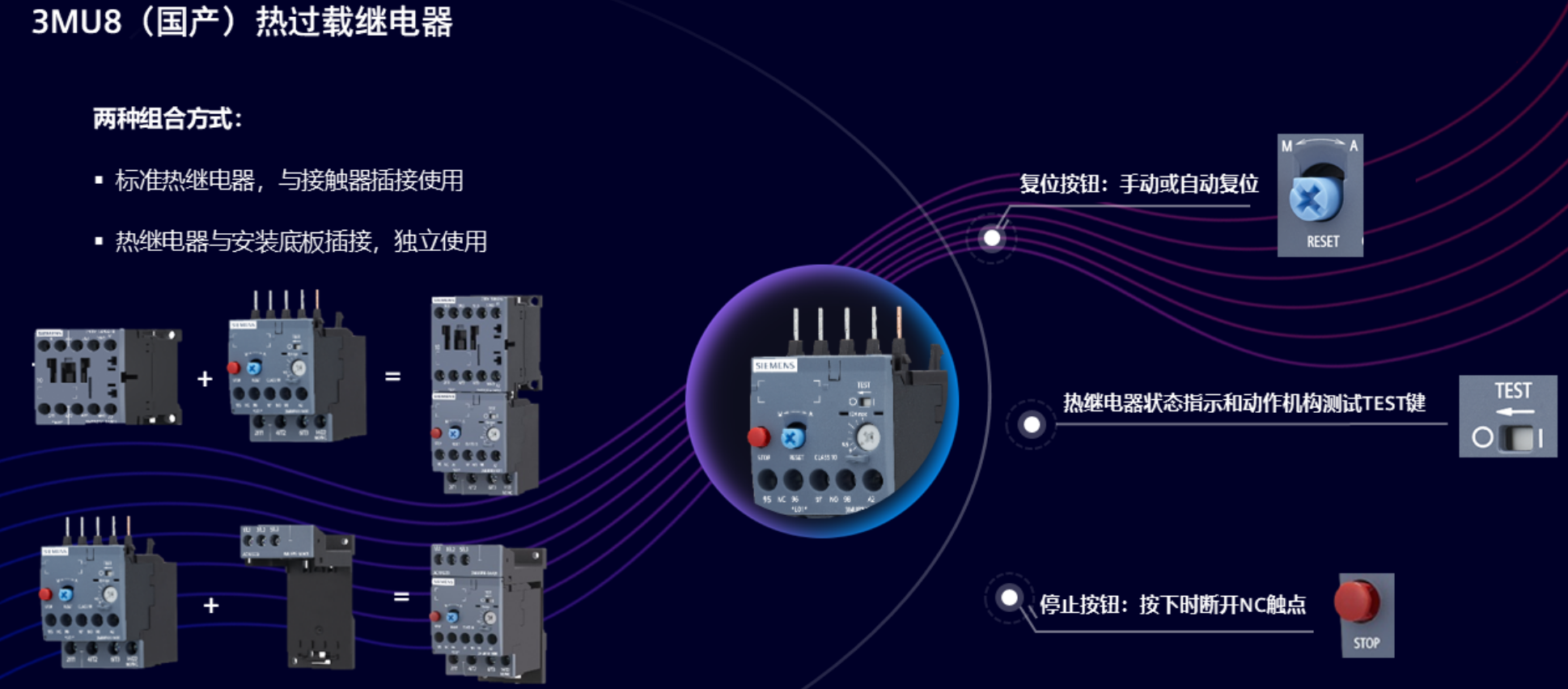

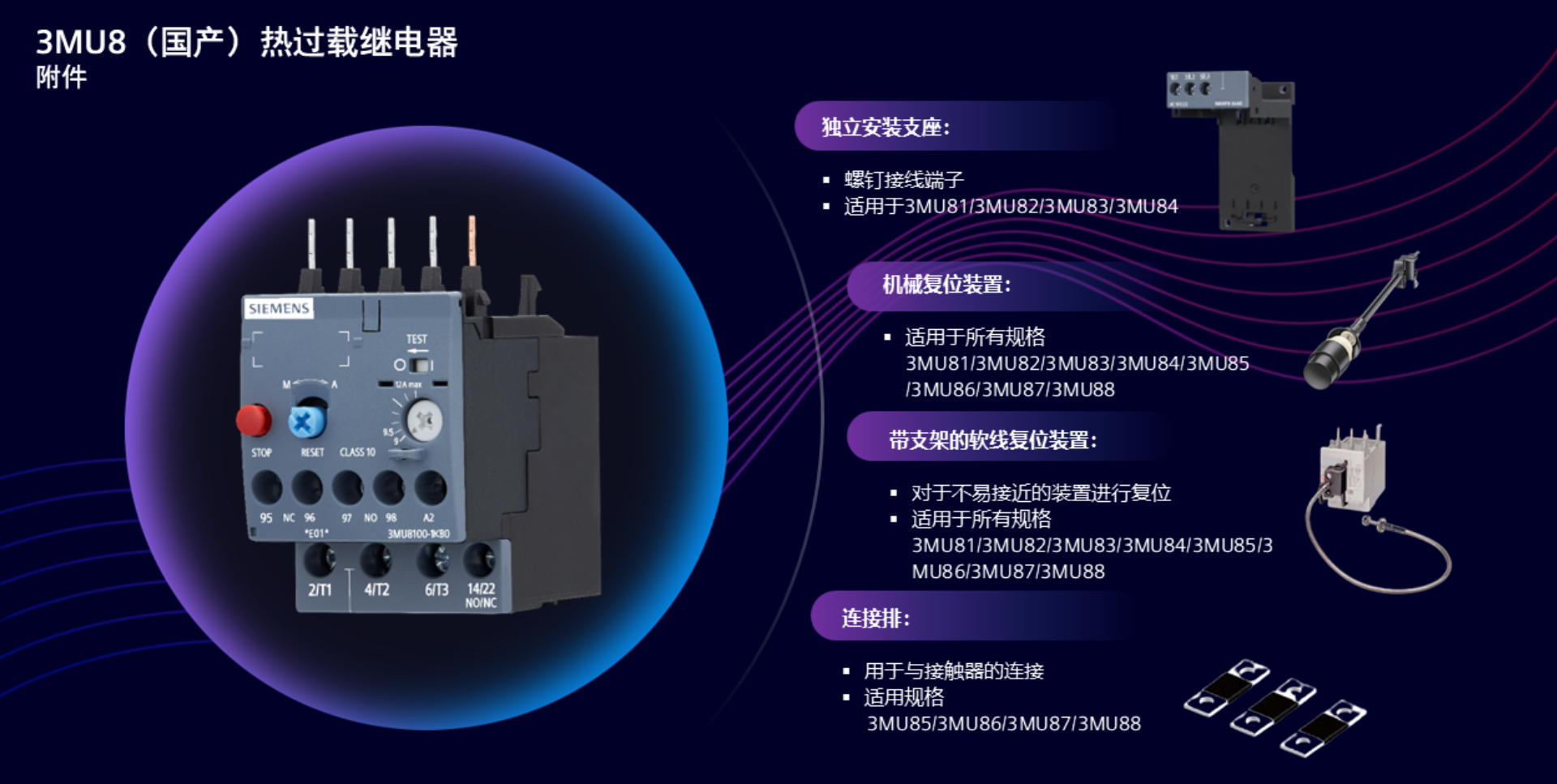

3MU8热过载继电器
概述
3MU81，3MU82，3MU83，3MU84，3MU85，3MU86，3MU87，3MU88
应用

3MU81/3MU82/3MU83/3MU84 热过载继电器可用于三相和单相交流或直流电动机的保护。如使用 3MU81/3MU82/3MU83/3MU84 热过载继电器保护单相交流或直流负载，需将三极串联使用。3MU85/3MU86热过载继电器可用于三相和单相交流电动机的保护。3MU85/3MU86 如保护单相交流或直流负载，需将三极串联使用。3MU87/3MU88 可用于三相和单相交流电动机的保护。3MU87/3MU88 如保护单相交流负载，需将三极串联使用。

脱扣等级

3MU8 热过载继电器用于 CLASS 10 正常起动条件。

环境温度

3MU8 热过载继电器在 -20 ºC 至 +55 ºC 的温度范围内具有温度补偿功能。对于为 +55 ºC 至 +70 ºC 的温度范围，上限值必须按下表中给定的修正系数进行修正。

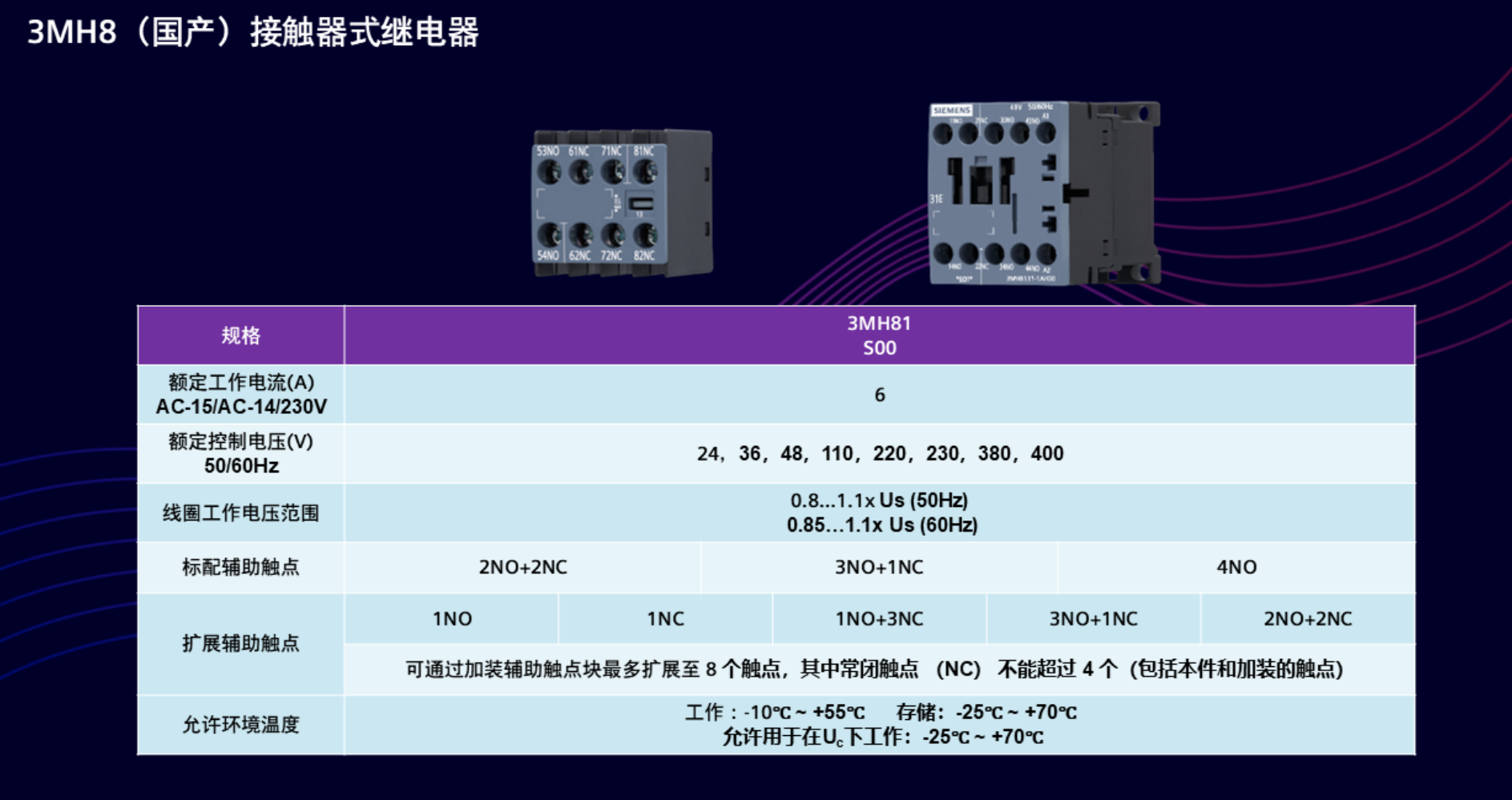

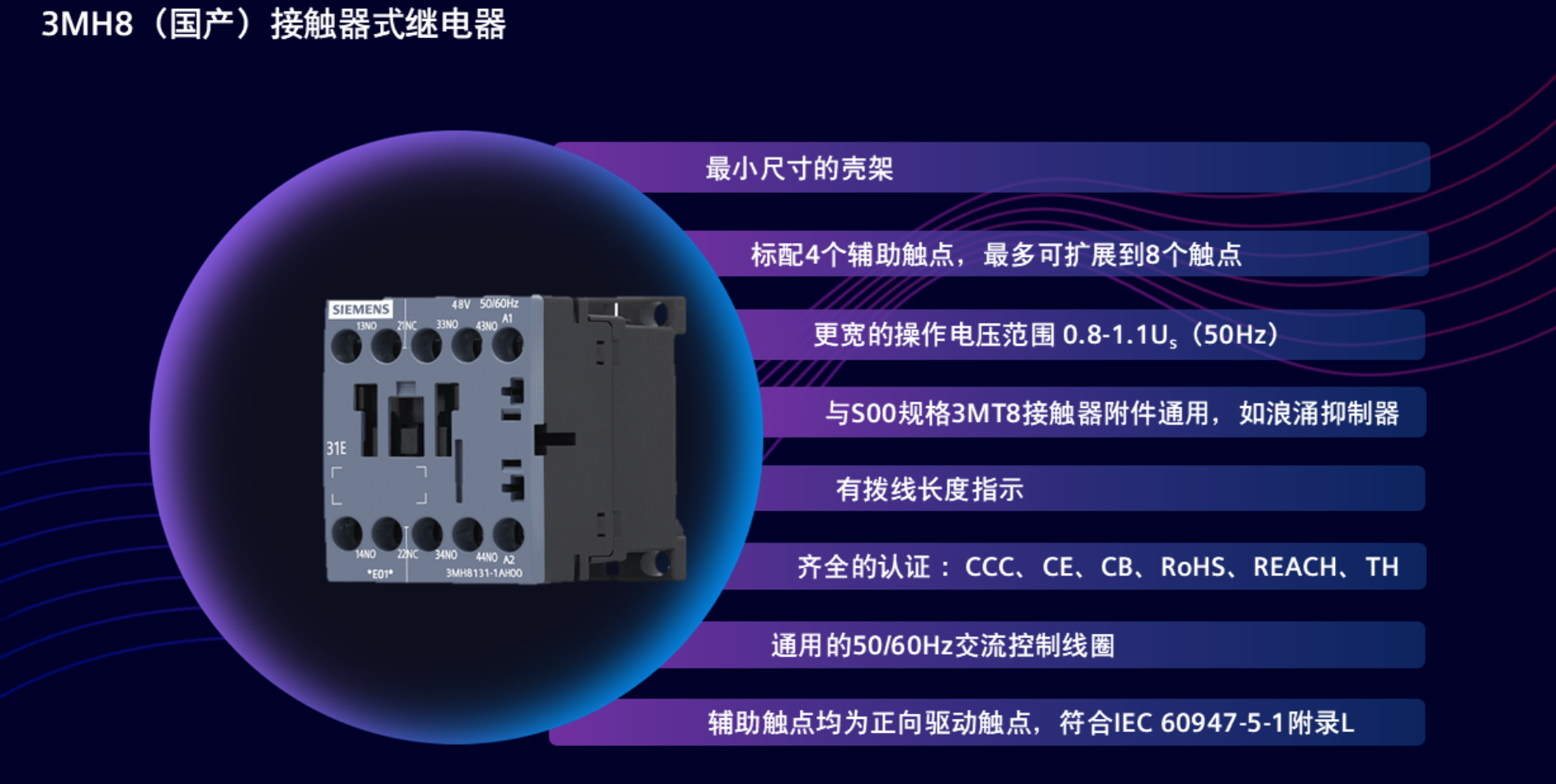

3MH8中间继电器
概述
3MH8 系列中间继电器，适用于 50Hz 或 60Hz 的交流控制系统，用来控制各种电磁线圈及作为电信号的放大和传递。它的设计符合 IEC 60947 和 EN 60947 标准。3MH8 中间继电器为螺钉端子接线方式，本体含有 4 个触点，可使用交流操作。3MH8 中间继电器动作机构灵活，手动检查方便，结构设计紧凑，可防止外界杂物及灰尘落入继电器的活动部位。适用于任何气候条件，并具有符合 EN50274 的 “指触防护” 功能。继电器外形尺寸精小，安装方式可用螺钉紧固，也可以扣装在35mm 的标准导轨上，具有装卸迅速方便的优点。
浪涌抑制
阻容吸收（RC）可以插接在中间继电器前面板上，用于抑制操作线圈时产生的浪涌。
辅助触点块

3MH8 中间继电器可以通过加装辅助触点块最多扩展至 8 个触点，其中常闭触点 NC 不能超过 4 个（包括本件和加装的触点）。
