框架断路器3WT常见问题集锦

Q1: 低压开关电气设备的Icu,Ics及Icm是什么参数？有何含义？
A1：依照国际电工委员会IEC947-2和我国等效采用IEC的GB14048.2《低压开关设备和控 制设备 低压断路器》标准规定,以上参数含义如下：
Icu:额定极限短路分断能力，指按试验程序O-t-CO所规定的条件，断路器不能继续 承载其额定电流能力的分断能力。即断路器能够可靠分断的短路电流。只在一 定约束条件下，断路器可继续使用。
Ics:额定运行短路分断能力，指按试验程序O-t-CO-t-CO所规定的条件，断路器能 继续承载其额定电流能力的分断能力。即断路器仍能够可靠分断的最大短路电 流。在切断该短路电流后，断路器仍可以使用。
Icm:额定短路接通能力 指按试验程序O-t-CO-t-CO所规定的条件，断路器设备在额 定工作电压-10%、额定频率和规定的功率因数时能接通的短路电流。
一般情况下，Icu ≥ Ics，Icm ＝ n x Ics.
注：O-分断；t-间歇时间；CO-接通和分断。

Q2: : 对于断路器，"azng"与"LSING"各代表什么含义的保护功能？
 A2：框架式和塑壳式断路器可以实现多种保护功能，其中的简称分别是：
过载长延时保护：
a 或 L 短路短延时保护：Z 或 S 短路瞬时保护：
n 或 I 中性线/N导体保护： N 接地故障保护：
g 或 G 断路器具备何种保护，要视过电流脱扣器的种类而定，
|具体情况请参阅相关产品样 本。

Q3: 新旧3WT区别？
A3: 从2009年6月1日起，新3WT正式上市，同时原有3WT停产。
1. 外壳面板：正面面板全面更新，采用钛灰色外壳。
2. 额定电流：从400-4000A，对于抽出式达到3800A。
3. 额定电压：额定电压AC500V，额定绝缘电压：AC1000V
4. 分断能力：Icu=Ics=66kA AC500V
5. 防护等级：通过加装防护罩，新3WT可以达到IP55. 防护罩3WL9111-0AP02 0AA0 注意该防护罩不能与门密封框同时使用。
6. ETU更新：全部带中文显示的液晶屏。 现更新为 ETU35WT LSI ETU45WT LSIN ETU37WT LSING ETU47WT LSING
更新时需要注意功能细节的不同：ETU2WT、8WT的短路瞬时Ii为大于15倍In， ETU35WT、37WT的短路瞬时Ii为大于等于20倍In,最大值为50kA。对于G保护， ETU8WT为0.2-0.6倍In，ETU37WT为OFF-1200A。同时ETU8WT接地可以实现只报警 不脱扣功能，新3WT无此功能。
7. ETU 测试装置： 旧3WT： 3WT9847-5JA01 用于ETU2WT ETU5WT ETU8WT 新 3WT： 3WL9111-0AT32-0AA0 用于 ETU35WT ETU37WT ETU45WT ETU47WT

Q4: 3WT 型框架式断路器合闸准备就绪有哪些必要条件？
A4: 当3WT型断路器满足下列条件后，合闸准备就绪状态才会出现：
断路器处于分闸状态
储能机构已储能
欠电压脱扣器已正常得电
分励脱扣器没有得电
合闸线圈没有得电
分闸按钮不能锁定在分闸位置
机械重合闸锁定必须已释放
机械互锁处于无效状态
抽屉式断路器上的曲柄孔应合上(断路器处于运行、试验或退出位置)
过电流脱扣器已装好
摇出手柄窗闭合
合闸准备就绪显示器（面板上的OK牌）和信号发送开关S7将显示这些条件都已满 足，只有这样才允许合闸。

Q5: 3WT 框架式断路器是否可以进行机械联锁？ 能否同3WL进行机械联锁？
A5：可以。客户可以通过不同的机械联锁模块通过相同的机械钢缆实现两台断路器或者三台 断路器的联锁。
其中联锁模块型号：
用于1台固定式断路器： 3WT9866-3JA00
用于1台抽出式断路器： 3WT9866-4JA00
如果三台联锁时，每台断路器另外需要钢缆：
2米长钢缆： 3WT9866-8JA00
3米长钢缆： 3WT9866-8JA01
4.5 米长钢缆： 3WT9866-8JA02
同时3WT也可以同3WL框架断路器进行机械联锁。

Q6: 3WT 框架式断路器如何实现“三锁/两钥匙”应用 ？
A6: 在配电系统中，经常会通过钥匙锁来实现断路器之间的联锁关系。对于三台断路器中最 多只允许两台合闸的情况（如市电/发电机切换或两进线一母联等），“三锁两钥匙”法经常被 使用。
三锁两钥匙，即三台断路器各安装一套钥匙锁附件进行分闸锁定，只有当钥匙插入锁中 时，断路器才允许合闸。此时若只存在两把钥匙，则逻辑上最多只有两台断路器可以合闸， 从而实现联锁关系。
对于3WT断路器，由于所有钥匙开关附件的锁芯均相同，钥匙也可以通用。因此，当 三台断路器均订购分闸锁定装置附件后，只要保留两把钥匙，即可轻松实现“三锁两钥匙”功 能。

Q7: 3WT 断路器Active灯闪烁是怎么回事？
A7: 3WT断路器电子式过电流脱扣器（ETU）正常激活： 由主回路电流通过互感器供电。ETU被正常激活后，断路器前面板下侧的Active指示灯就 会发出心跳式闪烁。如果Active灯没有显示，说明ETU没有被激活。
通过电流互感器供电时，对于新3WT，主回路电流大于等于：框架I 150A 框架II 200A， 即可激活ETU。
对于老3WT,主回路的负载电流应不低于断路器额定电流值的20％，即若主回路电流 过低将不能正常激活。

Q8: 3WT 框架断路器实现接地保护的主要方式？
A8: 对于西门子3WT系列框架式断路器，若实现接地保护功能首先应选择具有G保护功能 的电子式脱扣器（ETU），即ETU8WT。 通过ETU上的电位计可设定接地保护实现方式， 动作电流值，故障响应（脱扣或报警）以及动作延时。
接地保护的实现原理有两种：电流矢量求和法（ΣI）和直接测量法（Ig）。此两种实现 方式通过ETU上的电位计进行切换。

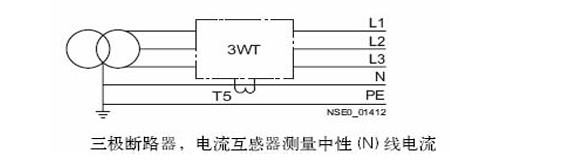

1. 矢量求和法：过电流脱扣器通过对三相及N导体的电流矢量求和，计算接地故障电流。超 过设定值则延时动作。
注意使用此种方式时，若配电系统中有中性线（N）而断路器为三极时，应单独订购外置N 导体电流互感器（见下图中T5，型号见3WT选型样本）并将其连接至断路器X400.13 /14 接线端子以确保计算准确。若配电系统中有中性线（N）而断路器为四极，内置N 导体电流互感器已作为标准配置安装于断路器中，无需单独订购。
2．直接测量法：对零序的电流直接测量，并对零序过电流保护进行分析。当电流超过设定 值则延时动作。

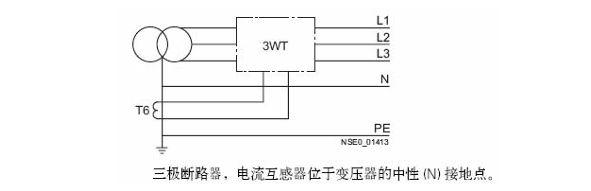

下图中T6电流互感器（型号见3WT选型样本）用于直接测量接地故障电流。电流互感 器可以直接安装在变压器的星形接地点，并将输出连接至3WT断路器X400.13/14接线端 子。此种方式只适用于变压器出线侧断路器的接地保护。
注：对于直接测量方式，通过位于变压器中性点（Ｎ）的电流互感器T6直接获得接地故障 电流，对于3极的3WT，需要将T6连接到X400.13和X400.14端子；对于4极的3WT,由 于其内部已经配置了Ｎ线电流互感器，而且其本身无X400.13和X400.14端子，若想通过直 接测量方式的Ｇ保护（不推荐使用），需要申请售后服务，两种方式只能取其一，而不能同 时实现两种方式的Ｇ保护。

对于新3WT：
1）如果是带ETU37WT、ETU45WT、ETU47WT的4P断路器，内置N极互感器是标配。
2）断路器只有带ETU37WT和ETU47WT才有接地故障保护，且只有ETU47WT才能实现 直接测量的方法（T6）。接线端子为X300.13和 X300.14
3）如果是3P断路器带ETU37WT、ETU45WT、ETU47WT，可以外置N导体互感器。接 线端子为X300.1和X300.2 。
4）断路器规格I， 外置N导体互感器的型号是3WL9111-0AA31-0AA0 （带铜连接线） 3WL9111-0AA21-0AA0 （穿心式） 断路器规格II，外置N 导体互感器的型号是3WL9111-0AA32-0AA0 （带铜连接线） 3WL9111-0AA22-0AA0 （穿心式） 断路器规格I， 内置N导体互感器的型号是3W T9843-1RE00 断路器规格II，内置N导体互感器的型号是3WT9843-2RE00

Q9: 3WT 能否通过触点输出储能信号？
A9: 3WT无储能信号触点输出。接线图中的S8为断路器内部触点，主要作用是在储能完成 后自动切断储能电机供电，无法引至外部端子。可以参考使用合闸准备就绪触点S7。3 WL框架断路器可以实现储能信号输出。

Q10: 3WT 带延时欠压脱扣器的接线?

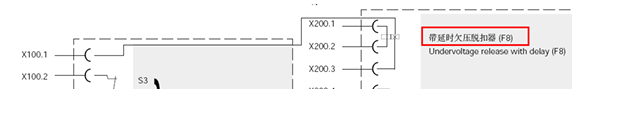

A10: X200.1 X200.2 为电源进线。同时短接 X100.1 和X200.3
Q11: 3WT 最多可以加多少辅助触点?
A11: 3WT 标准配置为2NO+2NC的辅助触点。 如果有额外需求，可以同时增加2CO（两转 换）触点 型号为：3WT9816-1CE00。

Q12: 新 3WT的LCD能显示什么参数？
A12：可以显示实时电流参数及故障原因信息：可以通过按MENU键切换。 L1 L2 L3 N 相电流和G接地电流 及Imax（L1 L2 L3 N中最高项）最大电流值。
当故障脱扣后可以显示故障原因，
例如：
Q13: 新 3WT的LCD怎样显示中文？
A13： 可以。新3WT的液晶显示出厂设置为英文，在液晶屏激活后，长按menu键两秒，出 现(change language Chinese)语言选择，再按 menu键两秒后确认，之后显示就为中文。

Q14: 3WT 的短路短延时0.02S M有什么特殊功能？
A14：电机保护功能 断路器中设置 tsd = M (0.02 s) 时，电机驱动的特殊保护功能将被激活。 它将阻止在电 机启动时输入电流达到峰值发生短路脱扣现象。 同时激活断相保护，内部计算的温升 和冷却过程的重现时，时间常数从开关柜保护切换到电机保护。 当电机保护功能被激活时，延时等级也是如此方法。不管当前的旋转拨码开关的设定值 是多少或缺省值 tR = 10 s（ETU35WT 和 ETU37WT），过载保护脱扣时间为 11.2 s @ 7xIR。 也就是说在等级 20 (6 < tp <= 20 s) 的允许范围之内。

Q15: 3WT 合闸线圈 分励线圈 欠压线圈的安装位置？

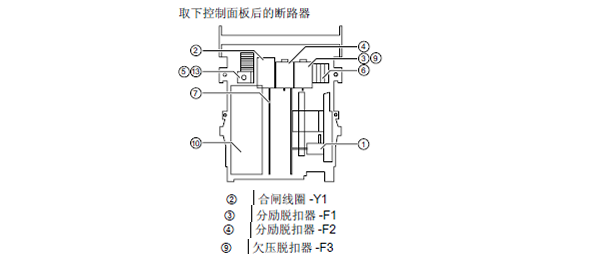

A15：打开断路器的前面盖 从左至右的三个位置为：合闸线圈 分励线圈 欠压线圈（或分励圈）

Q16: 如果选用ETU35WT脱扣器 还需要短接X300.1和X300.2吗？
A16：3WT如果电子脱扣器为ETU35WT时，X300端子是没有的，但在断路器上仍会贴“如 无外置N极点六互感器连接到断路器时将X300.1与X300.2短接”的标签。由于没有X300 端子块，因此可忽略标签，不用短接。

Q17: 通过分励和欠压线圈是断路器脱扣后，报警触点会动作吗？
A17：脱扣信号触点S11在分励脱扣器欠压脱扣器机械分闸动作时不动作，只在ETU动作时 动作。

Q18: 3WT 电子脱扣器有测试装置吗？电子脱扣器能更换吗？
A18：有。型号为 3WL9111-0AT32-0AA0 用于 ETU35WT ETU37WT ETU45WT ETU47WT。
电子脱扣器（ETU）可以单独订购和更换，由于电子脱扣器与断路器为一一对应关系， 必须申请服务更换。

Q19: 同规格导向框架是否可以互换？

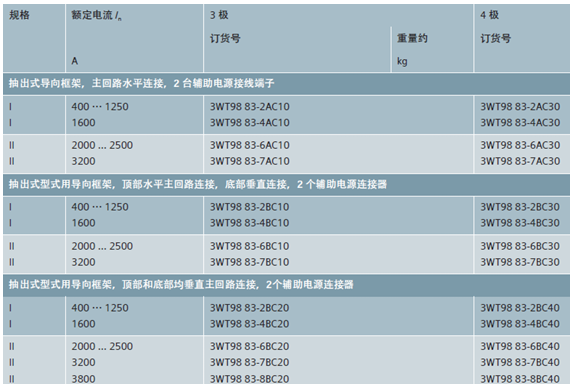

A19：3WT的同规格框架不同电流等级的导向框架是可以互换的。但是规格I 的1600A除 外，规格II 的3200A和3800A除外，它们有自己的单独的导向框架的订货号。
